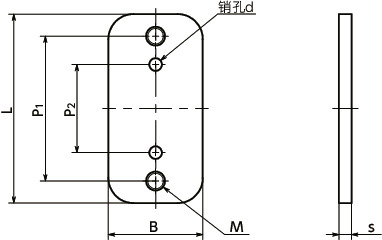

形状図
尺寸・CAD
单位 : mm
| 型号 | L | B | M（粗牙） 螺纹公称直径 |
螺距 | d | P1 | P2 | s | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HNAFS-60-MT | 60 | 30 | M6 | 1 | 4 | 46 | 28 | 4 | 52 | CAD | 请求报价 |
| HNAFS-75-MT | 75 | 30 | M6 | 1 | 4 | 61 | 40 | 4 | 66 | CAD | 请求报价 |
材质、表面处理
| HNAFS | |
|---|---|
| 主体 | SUS304 |
特点

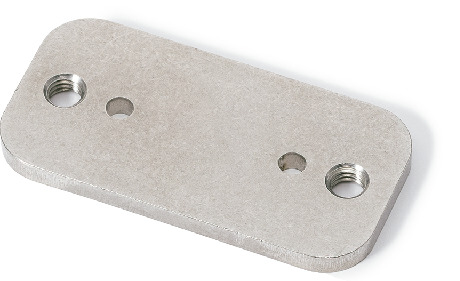

- 铝制大型滑动铰链HNMVAHNMMAHNMHA专用＊1辅助垫片。
- 不锈钢制内螺纹型。
- 在外壳及门上加工通孔即可安装铰链。
- 不使用螺母和垫圈也能安装铰链。
- 用定位销固定销孔和铰链的定位孔，可以防止相互配合的零件转动。
＊1： 不可用于不锈钢制大型滑动铰链HNNVSHNNMSHNNHS。

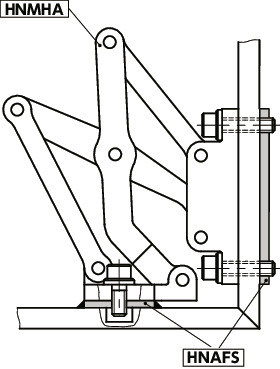

使用例
