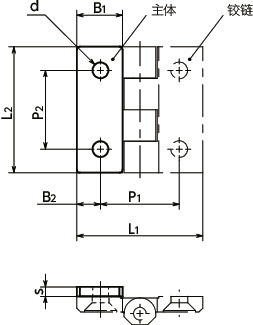

形状図
单位 : mm
| 型号 | L2 | s | B1 | B2 | d | L1＊1 | P1＊1 | P2 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HNBRS-40-1.5-MT | 40 | 1.5 | 14.5 | 7.5 | 5 | 40 | 25 | 25 | 6.1 | CAD | 请求报价 |
＊1： 请选择安装的铰链尺寸与L1及P1一致的型号。
材质、表面处理
| HNBRS | |
|---|---|
| 主体 | SUS304 |
特点

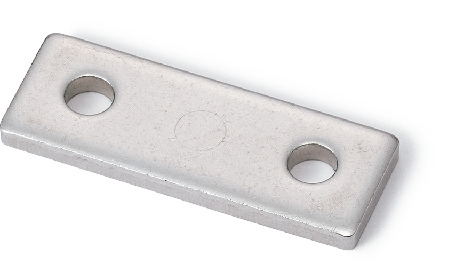

- 用于调整铰链和安装面之间的间隙的辅助垫片。
- 不锈钢制。
- 与不锈钢制大型滑动铰链HNNVSHNNMSHNNHS及金属铰链组合使用。
使用例
适用铰链
| 型号 | 适用铰链 |
|---|---|
| HNBRS-30 | HNG-A/HNGA-A/HNGS-A-NI/HNGS-A-A4 |
| HNBRS-40 | HNG-C/HNGS-C-NI/HNG-A/HNGA-A/HNGS-A-NI/HNGS-A-A4/HNJ-A/HNJS-A/HNNVS/HNNMS/HNNHS |
| HNBRS-50 | HNG-C/HNGS-C-NI/HNG-A/HNGA-A/HNGS-A-NI/HNGS-A-A4/HNJ-A/HNJS-A/HNNVS/HNNMS/HNNHS |
| HNBRS-60 | HNG-C/HNGS-C-NI/HNG-A/HNGA-A/HNGS-A-NI/HNGS-A-A4/HNJ-A/HNJS-A/HNNVS/HNNMS/HNNHS |
