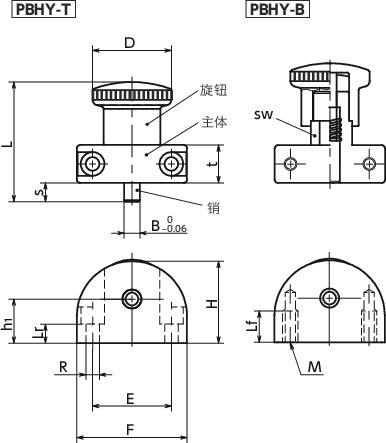

形状図
单位 : mm
| 型号 | B | s | F | D | L | H | E | t | h1 | sw | R | Lr | M（粗牙） 螺纹公称直径 |
螺距 | Lf | 安装型 | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBHY-10-10-47-B | 10 | 10 | 47 | 33 | 49 | 34 | 35 | 14 | 18 | 17 | - | - | M5 | 0.8 | 12 | 内螺纹 | 9/35 | 155 | 7280 | CAD | 请求报价 |
材质、表面处理
| PBHY | |
|---|---|
| 旋钮 | 尼龙6 （亚光黑） |
| 主体 | 锌压铸件 静电喷涂（黑） |
| 销 | SUS303 |
| 弹簧 | SUS301 |
特点
- 将分度柱塞和安装用法兰一体化。便于安装到设备、装置上。
- 紧凑型设计有助于节省装置空间。
- 拉起旋钮后旋转30°，可在销缩回的状态下锁定。解除锁定时，略微拉起旋钮后旋转30°。在内置弹簧力的作用下复位。
- 配合侧孔的建议公差为（+0.05～+0.1）。
- 销的行程方向与安装面平行。
-

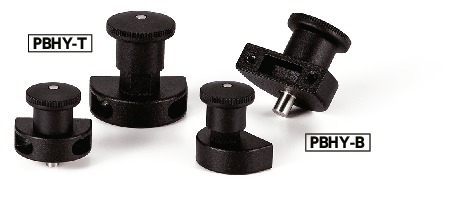

可根据型号的末尾符号选择2种安装类型。
PBHY-T----正面安装
PBHY-B----内螺纹
- 安装PBHY-T时请使用内六角螺栓（JIS B 1176）。
| 型号 | 螺纹尺寸 |
|---|---|
| PBHY-5-6-35-T | M4 |
| PBHY-6-6-35-T | M4 |
| PBHY-8-10-47-T | M5 |
| PBHY-10-10-47-T | M5 |

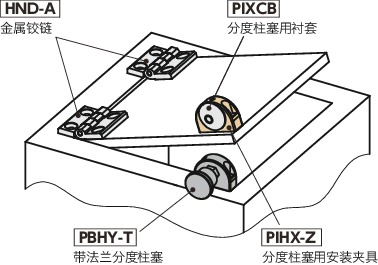

使用例
