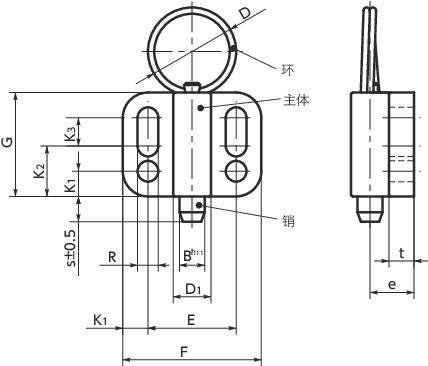

形状図
单位 : mm
| 型号 | G | t | e | F | D1 | R | E | K1 | K2 | K3 | B | D | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBX-6-R | 27.5 | 5 | 10.5 | 32 | 10 | 5.4 | 21 | 5.5 | 12 | 10 | 6 | 24 | 6 | 5/21 | 35 | 2620 | CAD | 请求报价 |
材质、表面处理
| PBX-R | |
|---|---|
| 环 | SUS301 |
| 主体 | 锌压铸件 静电喷涂（亚光黑） |
| 销 | SUS303 |
| 弹簧 | SUS301 |
特点
- 将分度柱塞和安装法兰一体化。
- 适用于设备、装置等的壁面安装。
- 安装时请使用市售的内六角螺栓。
- 使用长孔时，安装后可进行位置调整。
-

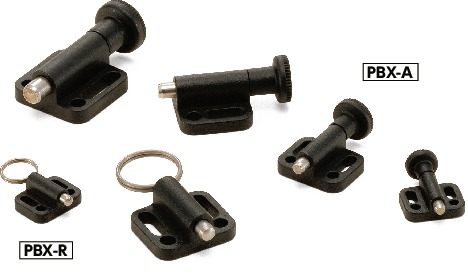

可根据产品符号选择操作部的类型。
PBX-A----旋钮型
PBX-R----环型
