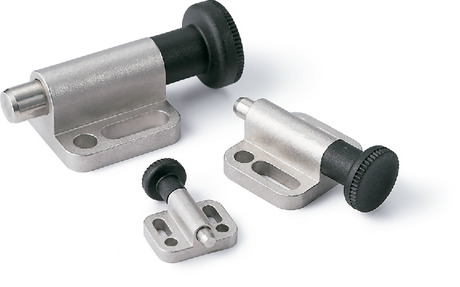

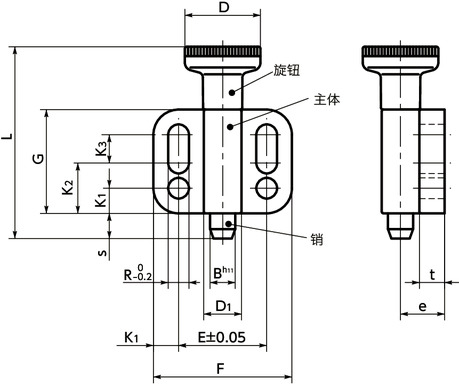

形状図
单位 : mm
| 型号 | D | L | G | t | e | F | D1 | R | E | K1 | K2 | K3 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBXS-5-A | 16 | 40 | 22 | 4.5 | 9.5 | 28 | 8 | 4.3 | 18 | 5 | 10 | 7 | 5 | 5 | 5/24 | 24 | 1820 | CAD | 请求报价 |
材质、表面处理
| PBXS | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 主体 | SCS13（相当于SUS304） 喷丸 |
| 销 | SUS303 |
| 弹簧 | SUS301 |
特点
- 将分度柱塞和安装法兰一体化。
- 金属零件为不锈钢制，耐腐蚀性优良。
- 适合在设备、装置等的壁面上安装。
- 请使用市售的内六角螺栓等进行安装。
- 使用长孔时，安装后可进行位置调整。
