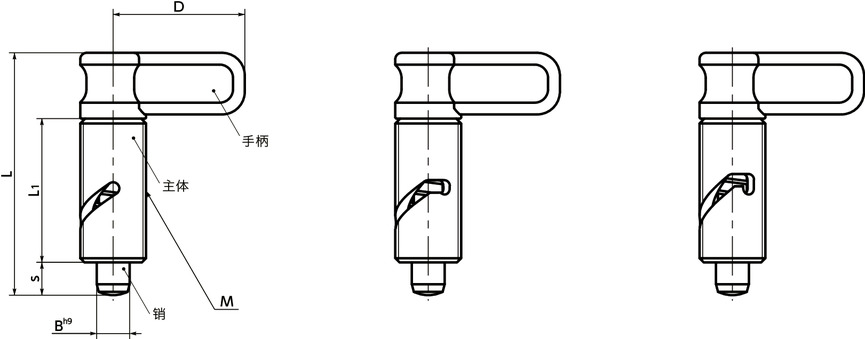

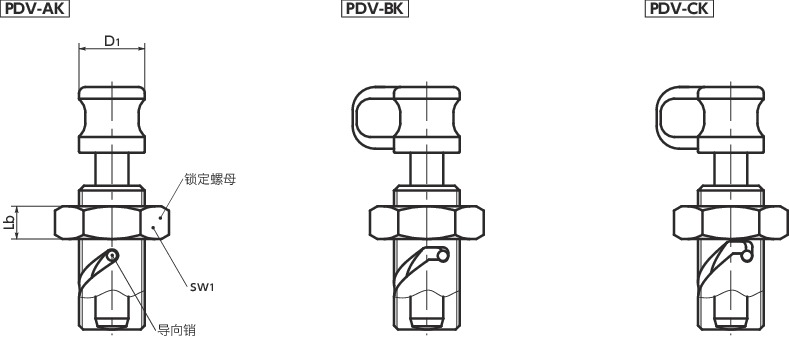

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | Lb | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PDV-8-B | - | M16 | 1.5 | 32 | 16 | 59 | 35 | - | - | 8 | 8 | 6.5/20 | 50 | 4660 | CAD | 请求报价 |
材质、表面处理
| PDV-A/PDV-B/PDV-C | PDV-AK/PDV-BK/PDV-CK | |
|---|---|---|
| 手柄 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUM22L 三价铬酸盐处理 |
SUM22L 三价铬酸盐处理 |
| 销 | SUS303 | SUS303 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | S45C 三价铬酸盐处理 |

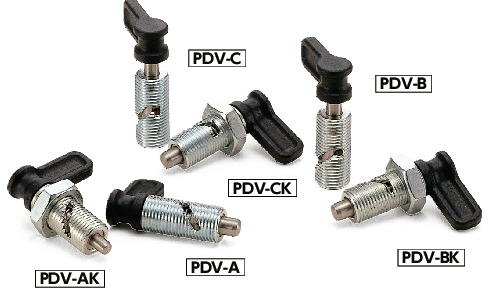

特点

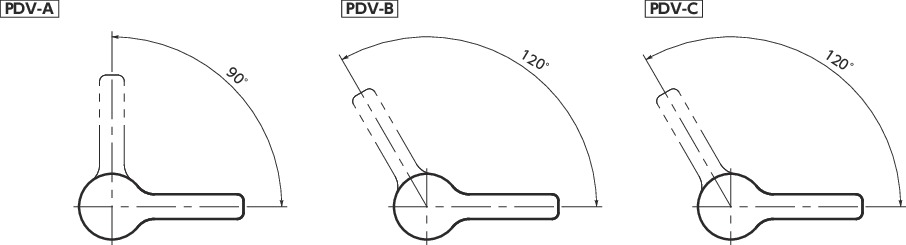

- 转动手柄操作销插拔的分度柱塞。
-
3种操作型实现标准化。
PDV-APDV-AK----标准型
将手柄旋转90°后，可将销内置到主体中。松开手柄时，在内置弹簧力的作用下复位。
PDV-BPDV-BK----带固定机构
将手柄旋转120°后，可将销内置到主体中。在120°位置时，即使松开手柄，销也不会复位。
将手柄略向相反方向旋转时，在内置弹簧力的作用下销复位。
PDV-CPDV-CK----带锁定机构
将手柄旋转120°后，可将销内置到主体中。此时，导向销卡入主体的槽内并锁定。
解除锁定时，在略微拉起手柄的同时向相反方向旋转。略微旋转手柄时，在内置弹簧力的作用下销复位。
- 可根据型号的末尾符号选择操作类型及锁定螺母的有无。
| 末尾符号 | 操作类型 | 锁定螺母 |
|---|---|---|
| A | 标准型 | 无 |
| AK | 标准型 | 有 |
| B | 带保持机构 | 无 |
| BK | 带保持机构 | 有 |
| C | 带锁定机构 | 无 |
| CK | 带锁定机构 | 有 |
