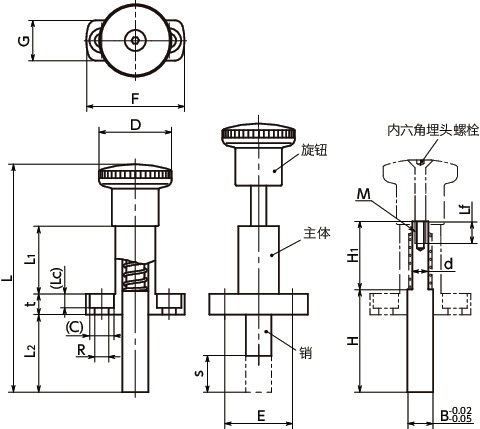

形状図
单位 : mm
| 型号 | D | L | L1 | L2 | Lc | C | R | B | E | F | G | s | t | d | M | H | H1 | Lf | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PFAX-8-12 | 28 | 83 | 26 | 25 | 5.5 | 9.4 | 5.3 | 8 | 26 | 38 | 16 | 14 | 8 | 6 | M4 | 34 | 25.6 | 8 | 8.5/28 | 78 | 4660 | CAD | 请求报价 |
材质、表面处理
| PFAX | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 主体 | 锌压铸件 静电喷涂（黑） |
| 销 | SUS303 |
| 内六角埋头螺栓 | SUS304 |
特点

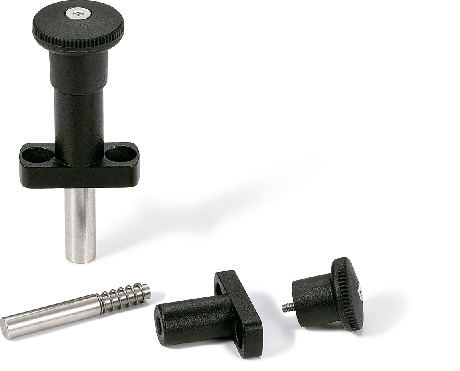

- 可以拆装销的分度柱塞。
- 可以拆下销，轻松追加工销的前端。
- 销用附带的内六角埋头螺栓固定。
- 请使用内六角螺栓安装到设备或装置上。
| 型号 | 螺纹尺寸 |
|---|---|
| PFAX-7 | M4 |
| PFAX-8 | M5 |
| PFAX-10 | M5 |
