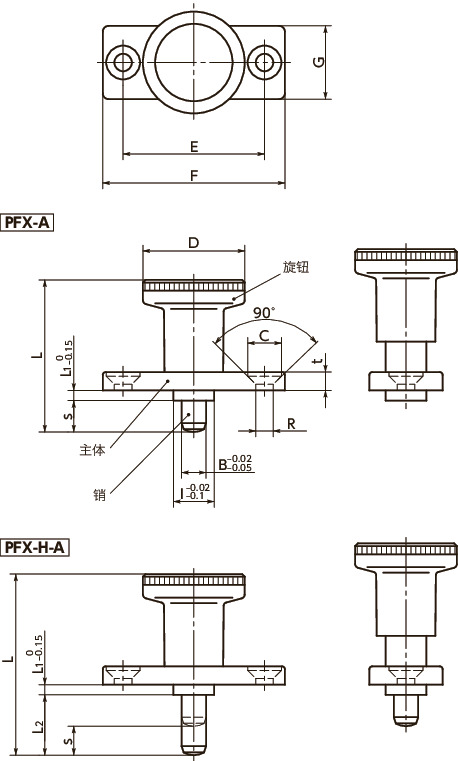

形状図
单位 : mm
| 型号 | D | I | L | L1 | L2 | C | R | B | E | F | G | s | t | 载荷（N） min./max. |
质量 （g） |
容许拉伸载荷（N） | 销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PFX-6-A | 25 | 10 | 37 | 2.5 | - | 8.3 | 4.3 | 6 | 30 | 40 | 18 | 6 | 4.5 | 8.5/22 | 37 | 400 | 2530 | CAD | 请求报价 |
材质、表面处理
| PFX | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 主体 | 锌压铸件 三价铬酸盐处理 |
| 销 | S45C（硬度50-60HRC） |
| 弹簧 | SWPB |
特点
- 通过平头螺栓、软性拉动式门锁等安装的法兰型分度柱塞。
- 长销型PFX-H-A最适用于厚面板、框架等的安装。
- 销已经过淬火处理。耐磨损性优良。
强度
| 型号 | 容许拉伸载荷（N） |
|---|---|
| PFX-6-A | 400 |
| PFX-8-A | 500 |
| PFX-6H-A | 400 |
| PFX-8H-A | 500 |
旋钮有可能脱落，因此旋钮的拉伸载荷请不要超过上表的数值。
