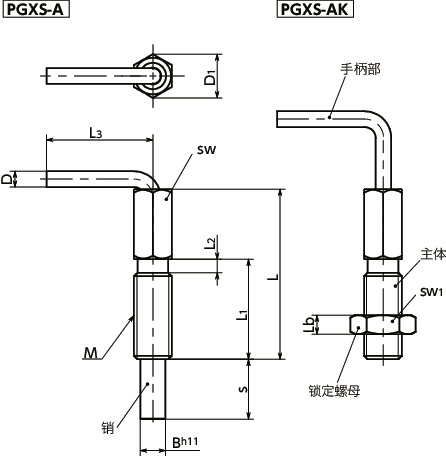

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（粗牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | L2 | L3 | Lb | sw | sw1 | B | s | 最大紧固 扭矩 （N・m） |
载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PGXS-4-9.5-M6-A | - | M6 | 1 | 2.5 | 6.9 | 32 | 20 | 2.5 | 16 | - | 6 | - | 4 | 9.5 | 1.6 | 3/10 | 7 | 1160 | CAD | 请求报价 |
材质、表面处理
| PGXS-A | PGXS-AK | |
|---|---|---|
| 手柄部 | SUS303 | SUS303 |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 | SUS303 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | - | SUS303 |
特点

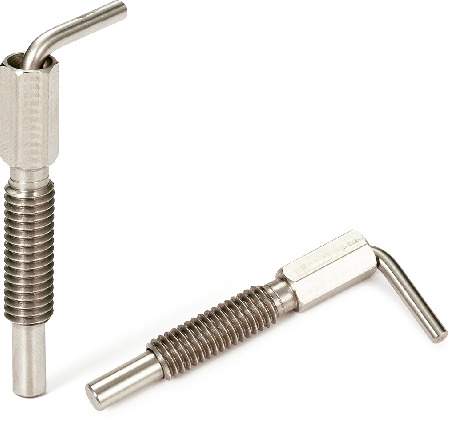

- 适用于狭窄场所的分度柱塞。操作部采用细长结构。
- 销通常伸出于主体之外，拉起手柄，销便会收纳在主体中。松开手柄部后，在内置弹簧力的作用下销即从主体中伸出。
- 可根据型号的末尾符号选择锁定螺母的有无。
| 末尾符号 | 锁定螺母 |
|---|---|
| A | 无＊1 |
| AK | 有 |
＊1： 请使用防松件服务。⇒防松服务
