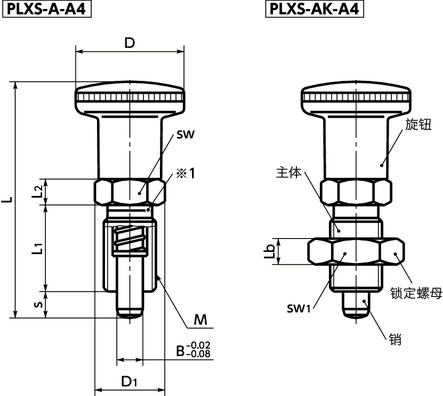

形状図
为了区分PLXS-A4与PLXS，PLXS-A4在※1部进行了槽加工。
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | L2 | Lb | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |

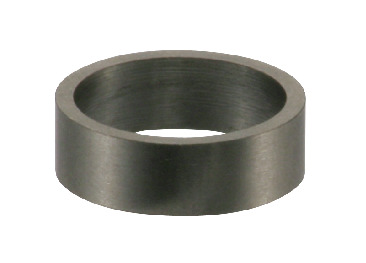

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLXS-4-4-A-A4 | - | M8 | 1 | 16 | 11.5 | 39 | 16 | 5 | - | 10 | - | 4 | 4 | 3.5/11 | 10 | 1160 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PLXS-4-6-A-A4 | - | M8 | 1 | 16 | 11.5 | 41 | 16 | 5 | - | 10 | - | 4 | 6 | 3/11 | 10 | 1160 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PLXS-5-5-A-A4 | - | M10 | 1 | 19 | 13.8 | 45 | 18 | 6 | - | 12 | - | 5 | 5 | 3/12 | 20 | 1820 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PLXS-5-8-A-A4 | - | M10 | 1 | 19 | 13.8 | 48 | 18 | 6 | - | 12 | - | 5 | 8 | 3/14 | 18 | 1820 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PLXS-6-6-A-A4 | - | M12 | 1.5 | 23 | 16.2 | 54 | 22 | 6 | - | 14 | - | 6 | 6 | 4.5/16 | 29 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PLXS-6-9-A-A4 | - | M12 | 1.5 | 23 | 16.2 | 57 | 22 | 6 | - | 14 | - | 6 | 9 | 4/20 | 29 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PLXS-8-8-A-A4 | - | M16 | 1.5 | 28 | 19.6 | 66 | 26 | 8 | - | 17 | - | 8 | 8 | 6/23 | 63 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLXS-8-12-A-A4 | - | M16 | 1.5 | 28 | 19.6 | 70 | 26 | 8 | - | 17 | - | 8 | 12 | 7/26 | 63 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLXS-10-12-A-A4 | - | M16 | 1.5 | 28 | 19.6 | 70 | 26 | 8 | - | 17 | - | 10 | 12 | 7.5/32 | 64 | 7280 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLXS-12-15-A-A4 | - | M20 | 1.5 | 33 | 25.4 | 86.5 | 33 | 10 | - | 22 | - | 12 | 15 | 9/32 | 129 | 10400 | PXCS-20-22-＊＊ | CAD | 请求报价 |
| PLXS-4-4-AK-A4 | ○ | M8 | 1 | 16 | 11.5 | 39 | 16 | 5 | 4 | 10 | 13 | 4 | 4 | 3.5/11 | 13 | 1160 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PLXS-4-6-AK-A4 | ○ | M8 | 1 | 16 | 11.5 | 41 | 16 | 5 | 4 | 10 | 13 | 4 | 6 | 3/11 | 13 | 1160 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PLXS-5-5-AK-A4 | ○ | M10 | 1 | 19 | 13.8 | 45 | 18 | 6 | 5 | 12 | 17 | 5 | 5 | 3/12 | 20 | 1820 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PLXS-5-8-AK-A4 | ○ | M10 | 1 | 19 | 13.8 | 48 | 18 | 6 | 5 | 12 | 17 | 5 | 8 | 3/14 | 23 | 1820 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PLXS-6-6-AK-A4 | ○ | M12 | 1.5 | 23 | 16.2 | 54 | 22 | 6 | 6 | 14 | 18 | 6 | 6 | 4.5/16 | 39 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PLXS-6-9-AK-A4 | ○ | M12 | 1.5 | 23 | 16.2 | 57 | 22 | 6 | 6 | 14 | 18 | 6 | 9 | 4/20 | 37 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PLXS-8-8-AK-A4 | ○ | M16 | 1.5 | 28 | 19.6 | 66 | 26 | 8 | 8 | 17 | 24 | 8 | 8 | 6/23 | 83 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLXS-8-12-AK-A4 | ○ | M16 | 1.5 | 28 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 8 | 12 | 7/26 | 82 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLXS-10-12-AK-A4 | ○ | M16 | 1.5 | 28 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 10 | 12 | 7.5/32 | 87 | 7280 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLXS-12-15-AK-A4 | ○ | M20 | 1.5 | 33 | 25.4 | 86.5 | 33 | 10 | 10 | 22 | 30 | 12 | 15 | 9/32 | 163 | 10400 | PXCS-20-22-＊＊ | CAD | 请求报价 |
材质、表面处理

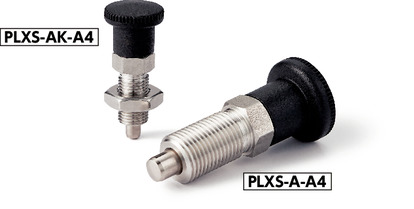

| PLXS-A-A4 | PLXS-AK-A4 | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUS316 | SUS316 |
| 销 | SUS316 镀镍 |
SUS316 镀镍 |
| 弹簧 | SUS316Ti | SUS316Ti |
| 锁定螺母 | - | SUS316 |
特点
- 金属零件使用SUS316。耐腐蚀性、耐药品性优于SUS304。
-
各销径的2种行程已实现标准化
（销径：φ10、φ12除外）。 - 用于分度、定位。
- 销已经过镀镍处理。耐磨损性优良。
- 可选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PLXS-A-A4 | 无＊1 |
| PLXS-AK-A4 | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
