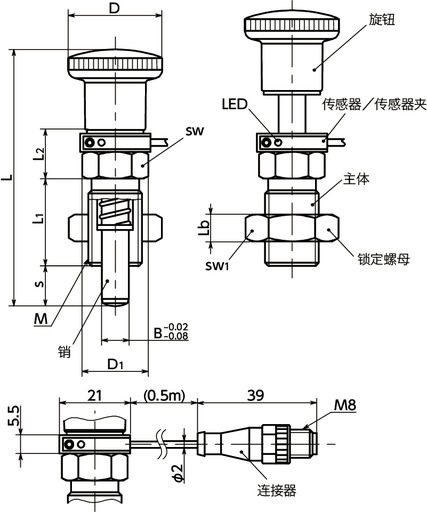

形状図
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | L2 | Lb | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |

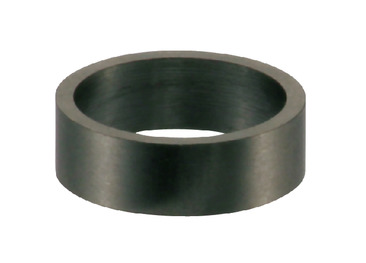

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLXS-16-20-0.5-S-AK-SN | M24 | 2 | 33 | 31.2 | 105 | 38 | 18.5 | 12 | 27 | 36 | 16 | 20 | 13/54 | 282 | 18600 | - | CAD | 请求报价 |
材质、表面处理
| PLXS-SN | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 主体 | SUS303 |
| 销 | SUS303 镀镍 |
| 弹簧 | SUS301 |
| 锁定螺母 | 相当于SUS304 |
| 磁铁 | 永磁铁氧体磁铁 |
| 传感器/传感器夹 | 尼龙6（亚光黑） |
| 线缆包覆 | 聚氨酯 |
特点

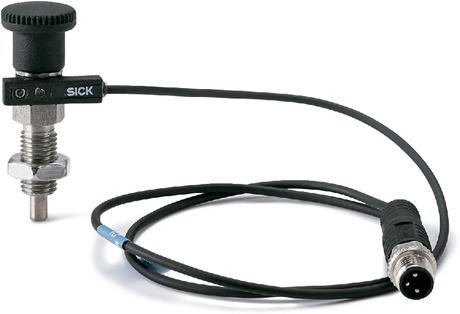

- 带传感器的分度柱塞。
- 可以电气方式监视销的状态。
- 旋钮与销为一体构造，内置有传感器检测用磁铁。在销缩回的状态下，超过行程（s）的约2/3时切换传感器状态，输出信号。
- 在销伸出时传感器LED点亮。
- 强化了安全，实现了自动化，更节省人力。
- 销已经过镀镍处理。耐磨损性优良。

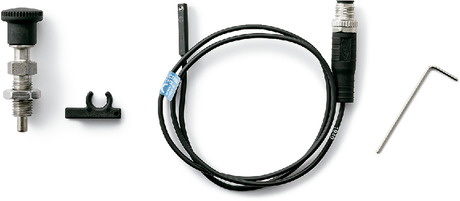

- 除了分度柱塞主体，还附带锁定螺母、传感器、传感器夹、六角扳手。
传感器的电气规格
| 输出方式 | PNP、 NO输出 |
| 电源电压 | DC10-30V |
| 负荷电流 | 100mA以下 |
| 连接器 | M8 A线 3极 公 |
| IP保护等级 | IP67 |
| 开关频率 | 1,000Hz |
| 消耗电流 | 8mA以下 |
| 内部电压下降 | 2.5V以下 |
| 触电保护等级 | Ⅲ |
| 检测灵敏度 | 2.8mT |
| 使用温度范围 | -25℃～75℃ |
| 耐冲击性 | 30G、 11ms |
| 耐振动性 | 10Hz～55Hz、 1mm |
| EMC | 符合EN 60947-5-2 |
| 反接保护 | 有 |
| 短路保护 | 有 |
| 防振荡 | 有 |
| 认证 | CE标志 |
输入输出电路
连接器引脚排列
传感器安装
①从侧面将传感器插入传感器夹。
