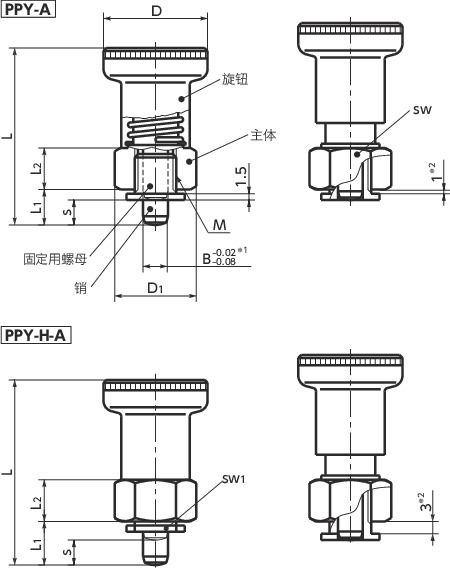

形状図
＊1： 变更了销的公差。
＊2： 将销收纳到固定用螺母中的尺寸。小于该尺寸时，销会从固定用螺母中弹出。
单位 : mm
| 型号 | D | D1 | L | L1 | L2 | sw | sw1 | B | s | X min. | X max. | 载荷（N） min./max. |
质量 （g） |
容许拉伸载荷（N） | 销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PPY-6H-A | 25 | 19.5 | 44.5 | 10.5 | 10 | 17 | 14 | 6 | 6 | 3 | 5 | 10/24 | 42 | 400 | 2620 | CAD | 请求报价 |
材质、表面处理
| PPY | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 主体 | SUM22L 三价铬酸盐处理 |
| 固定用螺母 | SUM22L 三价铬酸盐处理 |
| 销 | SUS303 镀镍 |
| 弹簧 | SUS301 |

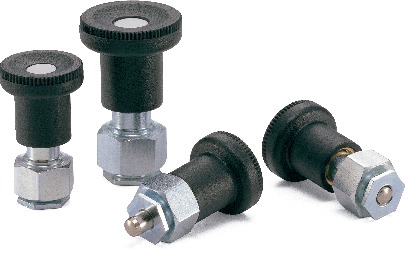

特点
- 可在薄板上安装的分度柱塞。
- 最适用于电子设备、通信设备外壳、盖罩的定位和固定。
- 可拆下固定用螺母。安装时用固定用螺母夹住板。
- 拉起旋钮后旋转90°，可在销缩回的状态下锁定。
- 解除锁定时，略微拉起旋钮后旋转90°。在内置弹簧力的作用下复位。
- 销已经过镀镍处理。耐磨损性优良。
使用例
强度
| 型号 | 型号 | 容许拉伸载荷（N） |
|---|---|---|
| PPY-6-A | PPY-6H-A | 400 |
| PPY-8-A | PPY-8H-A | 500 |
旋钮有可能脱落，因此旋钮的拉伸载荷请不要超过上表的数值。
请使用专用扳手PPX-W进行安装。
| 型号 | 质量（g） |
|---|---|
| PPX-W | 100 |
