Nabeya Bi-tech

  • 分度柱塞

PRX-5-6-F-A

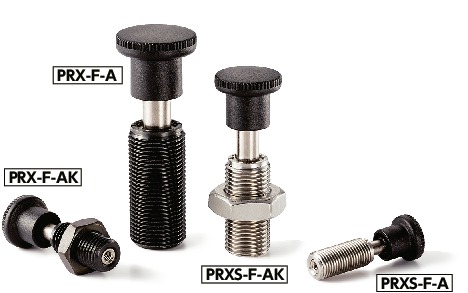

分度柱塞 - 推压型

Indexing Plunger - Push type

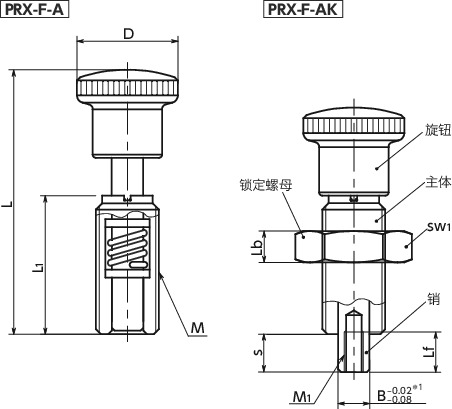

形状図

PRX-F分度柱塞 - 推压型寸法図

*1: 变更了销的公差。

单位 : mm

型号 锁定螺母的
有无
M(细牙)
螺纹公称直径
螺距 M1(粗牙)
螺纹公称直径
螺距 D L L1 Lb sw1 B s Lf 载荷(N)
min./max.
质量
(g)
旋钮颜色 CAD下载 请求报价
PRX-5-6-F-A - M10 1 M3 0.5 16 42 22 - - 5 6 7 8/20 12 BK CAD 请求报价

没有符合上述条件的产品。

对不起,没有符合您所填内容的产品。
请变更输入值,再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询,请由此咨询。

由此咨询

材质、表面处理

PRX-F-A PRX-F-AK
旋钮 尼龙6(亚光黑) 尼龙6(亚光黑)
主体 SUM22L
四氧化三铁保护膜(黑)
SUM22L
四氧化三铁保护膜(黑)
SUS303
镀镍
SUS303
镀镍
弹簧 SWPB SWPB
锁定螺母 - S45C
四氧化三铁保护膜(黑)

特点

  • 推压型分度柱塞。
  • 销的前端带内螺纹孔,可根据用途安装附件。
  • 销通常收纳在主体中。按住旋钮时,销从主体伸出。松开旋钮后,在内置弹簧力的作用下销被收纳在主体中。
  • 销已经过镀镍处理。耐磨损性优良。
  • 可根据型号的末尾符号选择锁定螺母的有无。
末尾符号 锁定螺母
A *1
AK

*1:请使用防松件服务。(⇒防松服务


相关产品

我们有安装和拆卸的专用扳手 PXZ-W。

PRX-F分度柱塞 - 推压型
