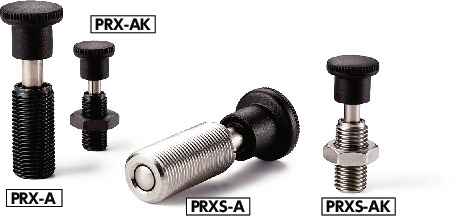

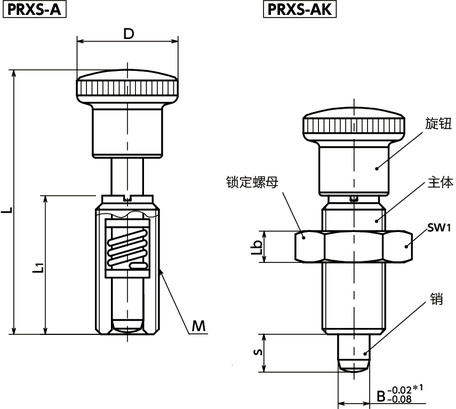

形状図
＊1： 变更了销的公差。
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | L | L1 | Lb | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
旋钮颜色 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRXS-5-6-A | - | M10 | 1 | 16 | 42 | 22 | - | - | 5 | 6 | 7/18 | 13 | 1820 | BK | CAD | 请求报价 |
| PRXS-6-7-A | - | M12 | 1.5 | 19 | 49 | 26 | - | - | 6 | 7 | 8/21 | 21 | 2620 | BK | CAD | 请求报价 |
| PRXS-8-9-A | - | M16 | 1.5 | 23 | 65 | 34 | - | - | 8 | 9 | 11/32 | 48 | 4660 | BK | CAD | 请求报价 |
| PRXS-10-11-A | - | M20 | 1.5 | 28 | 78 | 43 | - | - | 10 | 11 | 18/43 | 100 | 7280 | BK | CAD | 请求报价 |
| PRXS-5-6-AK | ○ | M10 | 1 | 16 | 42 | 22 | 5 | 17 | 5 | 6 | 7/18 | 20 | 1820 | BK | CAD | 请求报价 |
| PRXS-6-7-AK | ○ | M12 | 1.5 | 19 | 49 | 26 | 6 | 18 | 6 | 7 | 8/21 | 35 | 2620 | BK | CAD | 请求报价 |
| PRXS-8-9-AK | ○ | M16 | 1.5 | 23 | 65 | 34 | 8 | 24 | 8 | 9 | 11/32 | 66 | 4660 | BK | CAD | 请求报价 |
| PRXS-10-11-AK | ○ | M20 | 1.5 | 28 | 78 | 43 | 10 | 30 | 10 | 11 | 18/43 | 120 | 7280 | BK | CAD | 请求报价 |
材质、表面处理
| PRXS-A | PRXS-AK | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 镀镍 |
SUS303 镀镍 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | - | SUS303 |
特点
- 推压型分度柱塞。
- 销通常收纳在主体中。按住旋钮时，销从主体伸出。松开旋钮后，在内置弹簧力的作用下销被收纳在主体中。
- 销已经过镀镍处理。耐磨损性优良。
- 可根据型号的末尾符号选择锁定螺母的有无。
| 末尾符号 | 锁定螺母 |
|---|---|
| A | 无＊1 |
| AK | 有 |
＊1：请使用防松件服务。⇒防松服务

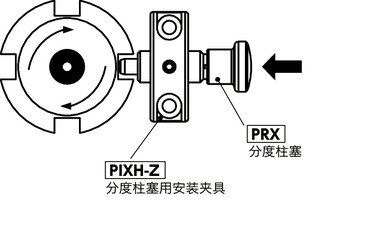

使用例
作为简易定位机构使用。
相关产品
我们有安装和拆卸的专用扳手 PXZ-W。
