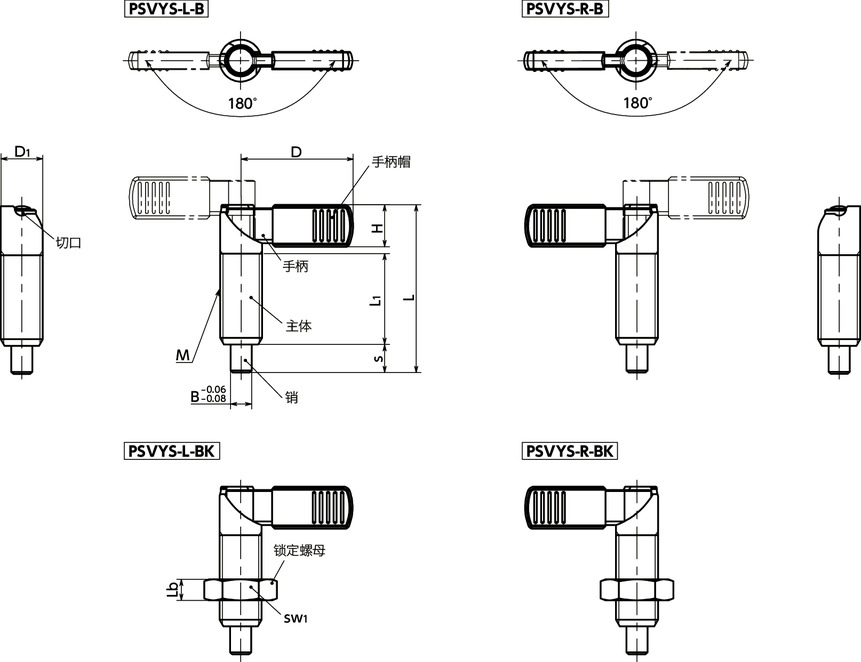

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | Lb | sw1 | H | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSVYS-6-M12-L-BK | ○ | M12 | 1.5 | 32 | 12 | 47 | 26 | 6 | 18 | 12 | 6 | 8 | 8/18 | 41 | 2620 | CAD | 请求报价 |
材质、表面处理
| PSVYS-L-B/PSVYS-R-B | PSVYS-L-BK/PSVYS-R-BK | |
|---|---|---|
| 手柄 | 相当于SUS316L | 相当于SUS316L |
| 手柄帽 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 | SUS303 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | SUS303 |

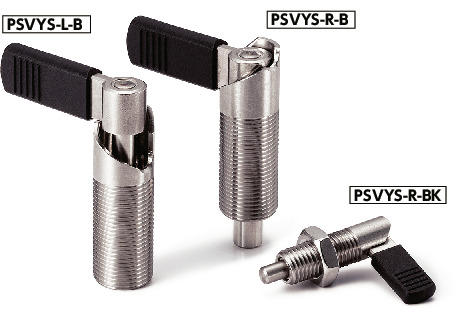

特点
- 转动手柄操作销插拔的分度柱塞。
- 将手柄旋转180°后可将销内置到主体中。
- 通过主体上加工的切口可锁定手柄。
- 手柄的操作角度限制为180°。此外，操作方向也保持固定，因此可防止误操作。
- 不锈钢制。耐腐蚀性优良。
- 带有手感舒适的手柄帽。

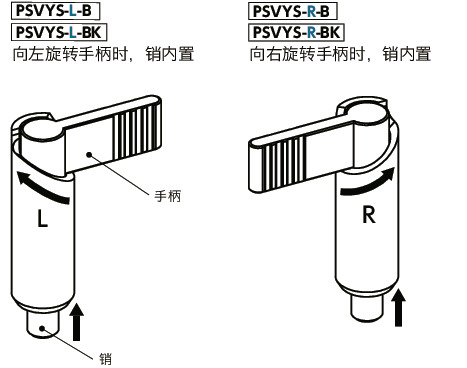

- 可根据产品符号选择手柄的操作方向。
- 可根据型号的末尾符号选择锁定螺母的有无。
| 末尾符号 | 锁定螺母 |
|---|---|
| B | 无＊1 |
| BK | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
