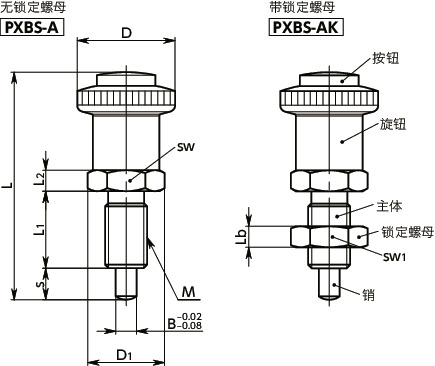

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | L2 | Lb | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
旋钮的容许拉伸载荷 (N) |
销的剪切载荷 （N） |

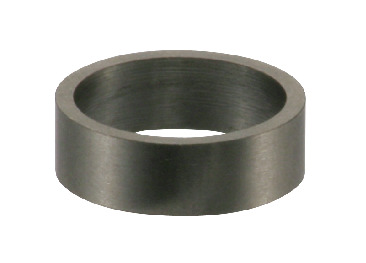

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXBS-10-12-AK | ○ | M16 | 1.5 | 28 | 21.9 | 74 | 26 | 8 | 8 | 19 | 24 | 10 | 12 | 9.5/38 | 94 | 120 | 7280 | PXCS-16-19-＊＊ | CAD | 请求报价 |
材质、表面处理
| PXBS-A | PXBS-AK | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 按钮 | 聚缩醛（红） | 聚缩醛（红） |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 镀镍 |
SUS303 镀镍 |
| 锁定螺母 | - | SUS304 |

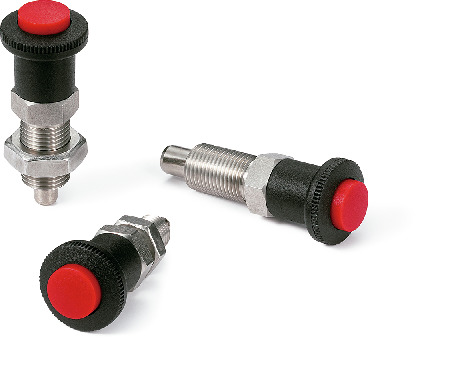

特点
- 按下按钮操作销插拔的分度柱塞。
-
通常在销伸出的状态下锁定。
可通过按下按钮、同时拉起旋钮缩回销。松开旋钮时，在内置弹簧力的作用下，销回到原来的位置并锁定。 - 该按钮限制操作，可防止误操作。
- 锁定机构内置于旋钮内，因此脏污及异物不会对锁定机构产生影响。
- 销的表面经过镀镍处理。耐磨损性优良。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PXBS-A | 无＊1 |
| PXBS-AK | 有 |
＊1： 请使用防松件服务。⇒防松服务
强度
| 型号 | 旋钮的容许拉伸载荷（N） |
|---|---|
| PXBS-6 | 120 |
| PXBS-8 | 120 |
| PXBS-10 | 120 |
旋钮有可能脱落，因此旋钮的拉伸载荷请不要超过上表的数值。
