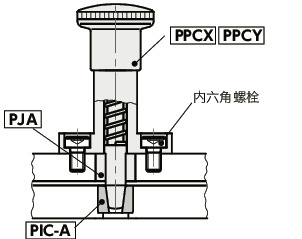

形状図
尺寸・CAD
单位 : mm
| 型号 | L | d | D | 适用分度柱塞 | 质量 （g） |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|
| PPCX | PPCY | |||||||
| PIC-6-8-A | 8 | 6 | 10 | PPCX-6-＊＊ | PPCY-6-＊＊ | 4 | CAD | 请求报价 |
| PIC-8-10-A | 10 | 8 | 12 | PPCX-8-＊＊ | PPCY-8-＊＊ | 7 | CAD | 请求报价 |
| PIC-10-12-A | 12 | 10 | 15 | PPCX-10-＊＊ | PPCY-10-＊＊ | 12 | CAD | 请求报价 |
材质、表面处理
| PIC-A | |
|---|---|
| 主体 | 相当于SUM22L （硬度60-64HRC） |
