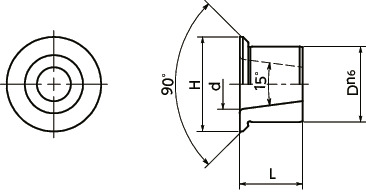

形状図
尺寸・CAD
单位 : mm
| 型号 | L | d | D | H | D1 | 适用分度柱塞 | CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|
| PPCX | PPCY | ||||||||
| PIC-6-8-B | 8 | 6 | 10 | 12.5 | 13.5 | PPCX-6-＊＊ | PPCY-6-＊＊ | CAD | 请求报价 |
| PIC-8-10-B | 10 | 8 | 12 | 15 | 16 | PPCX-8-＊＊ | PPCY-8-＊＊ | CAD | 请求报价 |
| PIC-10-12-B | 12 | 10 | 15 | 19 | 20.6 | PPCX-10-＊＊ | PPCY-10-＊＊ | CAD | 请求报价 |
材质、表面处理
| PIC-B | |
|---|---|
| 主体 | 相当于SUM22L （硬度60-64HRC） |
安装孔尺寸
