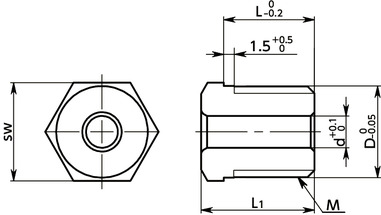

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | D | L | L1 | sw | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| PIXB-M12-1.5-4 | M12 | 1.5 | 12 | 12 | 15 | 13 | 4.2 | 11 | CAD | 请求报价 |
| PIXB-M12-1.5-5 | M12 | 1.5 | 12 | 12 | 15 | 13 | 5.2 | 10 | CAD | 请求报价 |
| PIXB-M12-1.5-6 | M12 | 1.5 | 12 | 12 | 15 | 13 | 6.2 | 9 | CAD | 请求报价 |
| PIXB-M16-1.5-8 | M16 | 1.5 | 16 | 14 | 17 | 17 | 8.2 | 18 | CAD | 请求报价 |
| PIXB-M16-1.5-10 | M16 | 1.5 | 16 | 14 | 17 | 17 | 10.2 | 14 | CAD | 请求报价 |
| PIXB-M16-1.5-12 | M16 | 1.5 | 16 | 14 | 17 | 17 | 12.2 | 9 | CAD | 请求报价 |
材质、表面处理
| PIXB | |
|---|---|
| 主体 | 钢 氮化处理 |

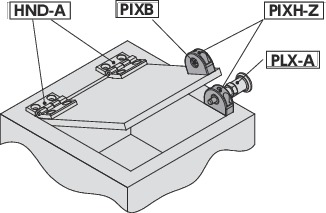

使用例
