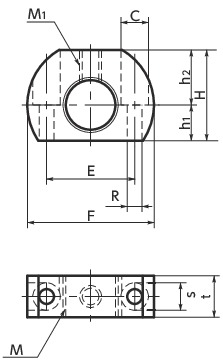

形状図
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | M1（粗牙） 螺纹公称直径 |
螺距 | F | H | C | R | E | h1 | h2 | t | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXVS-Z-M12 | M12 | 1.5 | M5 | 0.8 | 32 | 22 | 7.6 | 4.5 | 21 | 9 | 13 | 12 | 37 | CAD | 请求报价 |
材质、表面处理
| PXVS-Z | |
|---|---|
| 主体 | SUS303 |
特点
- 请与分度柱塞PXV系列（PXV-A）组合使用。
- 所有产品中均附带止动螺丝（带黄铜垫无头螺丝）。
-

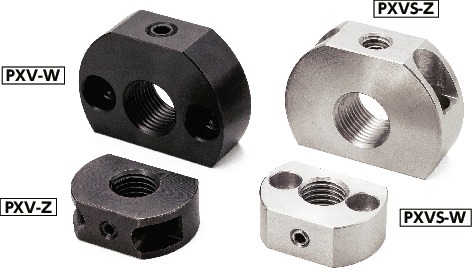

可根据产品符号选择安装类型。
PXV-WPXVS-W----从正面安装
PXV-ZPXVS-Z----从顶面安装
使用例
