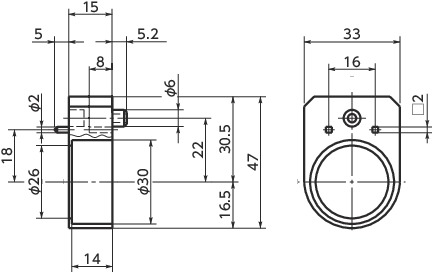

形状図
单位 : mm
| 型号 | 间距 | 旋转方向 | 读取方向 | 1圈显示＊1 | 最高转速 （min-1） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| RDSS-1.5-R-AR-OR | 1.5 | R | AR | 001.5 | 1500 | 45 | CAD | 请求报价 |
＊1： 小数点以后的数字用红色表示。
材质、表面处理
| RDSS | |
|---|---|
| 主体 | 尼龙6（橙色） |
| 轴套 | SUS303 |
| 内六角止动螺丝 | SUS303 |
| 橡胶缓冲垫 | 聚乙烯 |
特点
- 轴套部采用耐腐蚀性优良的不锈钢制。
- 只需设置进给旋转轴，即可用数字显示进给量。
- 可根据进给旋转轴的间距进行选择。
- 通过使用专用间隔体RDS-S，还可对应旋转轴较长等情况。
- 所有产品均附带橡胶缓冲垫及固定旋转轴用的内六角止动螺丝。
- 为了防止水滴等的渗入，提高了轴套部的密封性。
- 旋转方向分为以下2种。
- 读取方向分为以下2种。
- 也生产主体颜色为灰色的产品。请垂询客户中心。
使用注意事项
与钢制轴套RDS相比，轴套的旋转更为可靠。推荐与转动半径较大的手轮组合使用。安装了RDCS的数字定位指示器无法与指示器底座组合使用。选择时敬请注意。

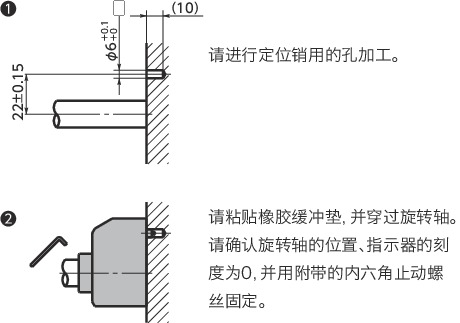

安装
使用例
与RDS-S组合。
RDS-S隔片(选购件)
材质、表面处理
| RDS-S | |
|---|---|
| 主体 | 尼龙6（亚光黑） |
| 型号 | 质量（g） |
|---|---|
| RDS-S | 10 |
