形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KAH-40-M6 | 40 | M6 | 1 | 15 | 25 | 12.5 | 14 | 32 | - | CAD | 请求报价 |
| KAH-40-M8 | 40 | M8 | 1.25 | 15 | 25 | 12.5 | 14 | 28 | - | CAD | 请求报价 |
| KAH-50-M8 | 50 | M8 | 1.25 | 18 | 32.5 | 16 | 18.5 | 64 | - | CAD | 请求报价 |
| KAH-50-M10 | 50 | M10 | 1.5 | 18 | 32.5 | 16 | 18.5 | 53 | - | CAD | 请求报价 |
| KAH-60-M10 | 60 | M10 | 1.5 | 22 | 40 | 20 | 20.5 | 100 | ○ | CAD | 请求报价 |
| KAH-60-M12 | 60 | M12 | 1.75 | 22 | 40 | 20 | 20.5 | 92 | ○ | CAD | 请求报价 |
| KAH-70-M12 | 70 | M12 | 1.75 | 28 | 46 | 23 | 25.5 | 153 | ○ | CAD | 请求报价 |
| KAH-70-M16 | 70 | M16 | 2 | 28 | 46 | 23 | 25.5 | 150 | ○ | CAD | 请求报价 |
材质、表面处理
| KAH-M | |
|---|---|
| 主体 | 铝合金 研磨 |
特点

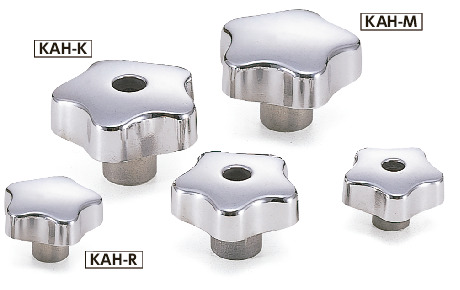

- 轻质铝合金制的旋钮。
- 表面经过研磨表面处理。
