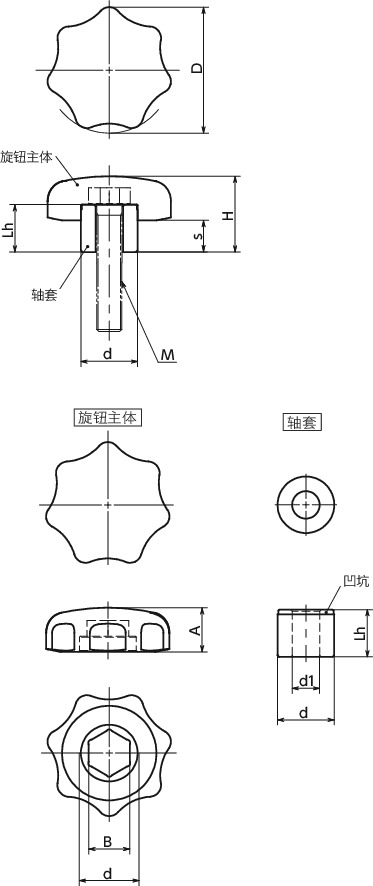

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M | H | s | d | d1 | B | Lh | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSKA-32-M6 | 32 | M6 | 22 | 11 | 14 | 6.7 | 10 | 15 | 29 | CAD | 请求报价 |
| KSKA-40-M8 | 40 | M8 | 24 | 10 | 18 | 8.7 | 13 | 15 | 54 | CAD | 请求报价 |
一看就会的产品使用要领解说
材质、表面处理
| KSKA | |
|---|---|
| 旋钮主体 | 铝合金 阳极氧化处理 |
| 轴套 | SUS304 |
特点

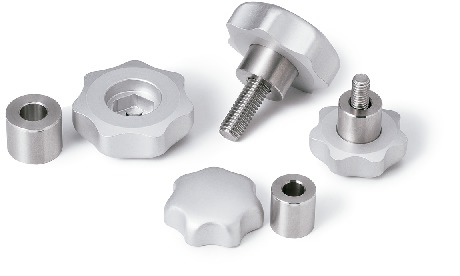

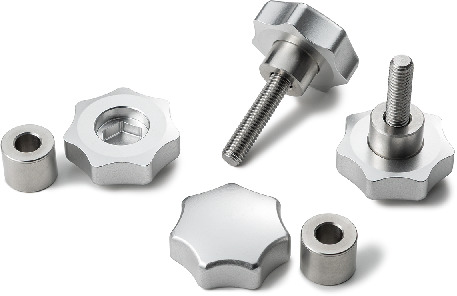

- 可与市售六角螺栓组合作为外螺纹旋钮使用。使用六角螺栓，可自由选择螺纹长度。

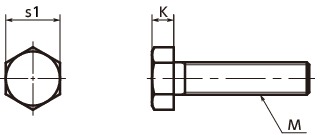

- 请使用如下六角螺栓头部尺寸。
单位 : mm
| M | s1 | K |
|---|---|---|
| M6 | 10 | 4 |
| M8 | 13 | 5.5 |
- 旋钮主体、轴套为金属制。采取防异物混入措施，适用于使用金属检测仪器的装置及机械。＊1
＊1： 请确认金属检测仪器可对应铝合金及不锈钢。
- 请使用专用夹具KSKA-W进行组装。夹具为树脂制，不会损伤旋钮主体。
- 也生产组装六角螺栓、外螺纹旋钮状态的产品。请垂询客户中心。
使用注意事项
- 请勿用于利用旋钮提起工件等的用途。旋钮和轴套可能会脱落。
- 使用后请仔细擦掉水气和脏污。含水分和盐分的脏污残留在旋钮上放置不管会造成腐蚀。

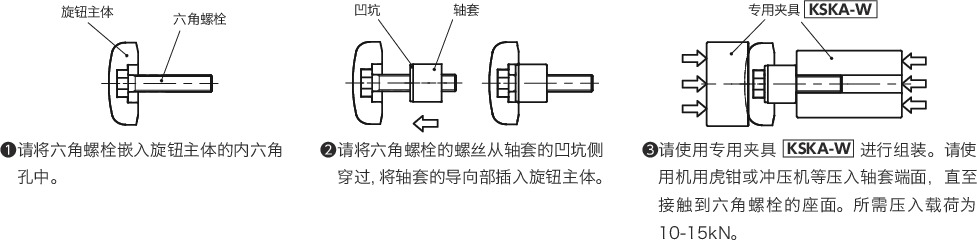

組装方法
