形状図
尺寸・CAD
单位 : mm
| 型号 | D | C | Lc | H | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| KST-20-R5 | 20 | 5 | 14 | 18 | 6 | - | CAD | 请求报价 |
| KST-20-R6 | 20 | 6 | 14 | 18 | 5 | - | CAD | 请求报价 |
| KST-25-R6 | 25 | 6 | 17 | 22.5 | 10 | - | CAD | 请求报价 |
| KST-25-R8 | 25 | 8 | 16 | 22.5 | 8 | - | CAD | 请求报价 |
| KST-32-R8 | 32 | 8 | 17 | 29 | 23 | - | CAD | 请求报价 |
| KST-32-R10 | 32 | 10 | 17 | 29 | 19 | - | CAD | 请求报价 |
| KST-40-R10 | 40 | 10 | 22 | 37 | 42 | ○ | CAD | 请求报价 |
| KST-40-R12 | 40 | 12 | 22 | 37 | 38 | ○ | CAD | 请求报价 |
材质、表面处理
| KST | |
|---|---|
| 主体 | 尼龙6（亚光黑） |
特点
- 轴插入部为锥形，因此只需将轴插入即可固定。
- 轴的尺寸公差请设为h9。
使用注意事项

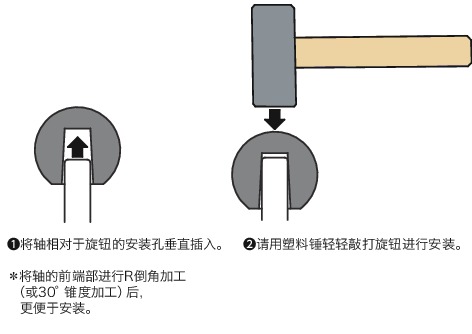

用铁锤敲入或过度敲入可能导致损坏。安装方法
