Nabeya Bi-tech

  • 旋钮

扭矩控制旋钮

Torque Control Knob

KTCF

安全注意事项

符号RoHS指令

KTCF扭矩控制旋钮

形状図

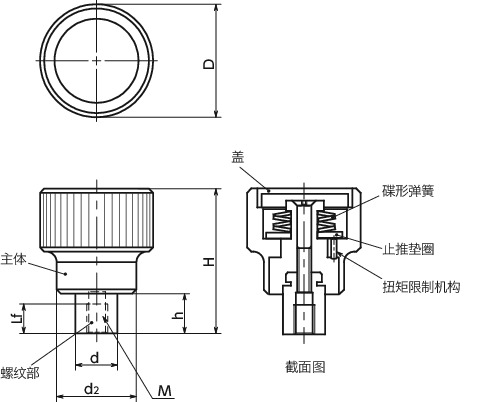

KTCF扭矩控制旋钮寸法図

尺寸・CAD

选择

D
所有
27
34
42
52
62
M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
M12
设定扭矩（N・m）
所有
0.7
1
1.5
2.2
2
2.5
3.2
3
4
5.5

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lf min. d d2 H h 设定扭矩（N・m） 质量
（g）		 CAD下载 请求报价
KTCF-27-M3-0.7 27 M3 0.5 7 10 19 35 9.5 0.7 41 CAD 请求报价
KTCF-27-M3-1 27 M3 0.5 7 10 19 35 9.5 1 63 CAD 请求报价
KTCF-27-M3-1.5 27 M3 0.5 7 10 19 35 9.5 1.5 130 CAD 请求报价
KTCF-27-M4-0.7 27 M4 0.7 9 10 19 35 9.5 0.7 42 CAD 请求报价
KTCF-27-M4-1 27 M4 0.7 9 10 19 35 9.5 1 60 CAD 请求报价
KTCF-27-M4-1.5 27 M4 0.7 9 10 19 35 9.5 1.5 135 CAD 请求报价
KTCF-27-M5-0.7 27 M5 0.8 9 10 19 35 9.5 0.7 43 CAD 请求报价
KTCF-27-M5-1 27 M5 0.8 9 10 19 35 9.5 1 61 CAD 请求报价
KTCF-27-M5-1.5 27 M5 0.8 9 10 19 35 9.5 1.5 230 CAD 请求报价
KTCF-27-M6-0.7 27 M6 1 9 10 19 35 9.5 0.7 44 CAD 请求报价
KTCF-27-M6-1 27 M6 1 9 10 19 35 9.5 1 62 CAD 请求报价
KTCF-27-M6-1.5 27 M6 1 9 10 19 35 9.5 1.5 234 CAD 请求报价
KTCF-34-M3-1 34 M3 0.5 7 10 21 37.5 9.5 1 45 CAD 请求报价
KTCF-34-M3-1.5 34 M3 0.5 7 10 21 37.5 9.5 1.5 63 CAD 请求报价
KTCF-34-M3-2.2 34 M3 0.5 7 10 21 37.5 9.5 2.2 236 CAD 请求报价
KTCF-34-M4-1 34 M4 0.7 9 10 21 37.5 9.5 1 42 CAD 请求报价
KTCF-34-M4-1.5 34 M4 0.7 9 10 21 37.5 9.5 1.5 64 CAD 请求报价
KTCF-34-M4-2.2 34 M4 0.7 9 10 21 37.5 9.5 2.2 241 CAD 请求报价
KTCF-34-M5-1 34 M5 0.8 9 10 21 37.5 9.5 1 43 CAD 请求报价
KTCF-34-M5-1.5 34 M5 0.8 9 10 21 37.5 9.5 1.5 117 CAD 请求报价
KTCF-34-M5-2.2 34 M5 0.8 9 10 21 37.5 9.5 2.2 248 CAD 请求报价
KTCF-34-M6-1 34 M6 1 9 10 21 37.5 9.5 1 45 CAD 请求报价
KTCF-34-M6-1.5 34 M6 1 9 10 21 37.5 9.5 1.5 118 CAD 请求报价
KTCF-34-M6-2.2 34 M6 1 9 10 21 37.5 9.5 2.2 236 CAD 请求报价
KTCF-42-M6-2 42 M6 1 11 13.5 27 43.5 11.5 2 46 CAD 请求报价
KTCF-42-M6-2.5 42 M6 1 11 13.5 27 43.5 11.5 2.5 120 CAD 请求报价
KTCF-42-M6-3.2 42 M6 1 11 13.5 27 43.5 11.5 3.2 241 CAD 请求报价
KTCF-42-M8-2 42 M8 1.25 11 13.5 27 43.5 11.5 2 47 CAD 请求报价
KTCF-42-M8-2.5 42 M8 1.25 11 13.5 27 43.5 11.5 2.5 121 CAD 请求报价
KTCF-42-M8-3.2 42 M8 1.25 11 13.5 27 43.5 11.5 3.2 247 CAD 请求报价
KTCF-52-M10-2.5 52 M10 1.5 17 19 32 54 15.5 2.5 59 CAD 请求报价
KTCF-52-M10-3 52 M10 1.5 17 19 32 54 15.5 3 124 CAD 请求报价
KTCF-52-M10-4 52 M10 1.5 17 19 32 54 15.5 4 254 CAD 请求报价
KTCF-52-M12-2.5 52 M12 1.75 17 19 32 54 15.5 2.5 60 CAD 请求报价
KTCF-52-M12-3 52 M12 1.75 17 19 32 54 15.5 3 121 CAD 请求报价
KTCF-52-M12-4 52 M12 1.75 17 19 32 54 15.5 4 264 CAD 请求报价
KTCF-62-M10-3 62 M10 1.5 17 19 33 54 15.5 3 61 CAD 请求报价
KTCF-62-M10-4 62 M10 1.5 17 19 33 54 15.5 4 124 CAD 请求报价
KTCF-62-M10-5.5 62 M10 1.5 17 19 33 54 15.5 5.5 263 CAD 请求报价
KTCF-62-M12-3 62 M12 1.75 17 19 33 54 15.5 3 62 CAD 请求报价
KTCF-62-M12-4 62 M12 1.75 17 19 33 54 15.5 4 128 CAD 请求报价
KTCF-62-M12-5.5 62 M12 1.75 17 19 33 54 15.5 5.5 237 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

一看就会的产品使用要领解说

短片示例为KTCM（KTCM）。本产品也可进行同样的操作。


材质、表面处理

KTCF
主体 铝合金
阳极氧化(黑）
螺纹部 SUM22L
四氧化三铁保护膜（黑）
盖 尼龙6（浅灰）

特点

  • 内置扭矩限制机构的旋钮。可进行紧固扭矩管理。
  • 如果以大于设定扭矩的扭矩沿紧固方向转动，则旋钮会发生空转而无法进行设定扭矩以上的紧固。不沿松动方向空转。
  • 紧固到设定扭矩之后，会有咔哒感，可确认紧固完成。
  • 针对旋钮外径，3种类型的设定扭矩已实现标准化。请在型号的末尾指定设定扭矩值。

单位 : N・m

型号 设定扭矩±10%
KTCF-27-＊＊ 0.7 1 1.5
KTCF-34-＊＊ 1 1.5 2.2
KTCF-42-＊＊ 2 2.5 3.2
KTCF-52-＊＊ 2.5 3 4
KTCF-62-＊＊ 3 4 5.5
