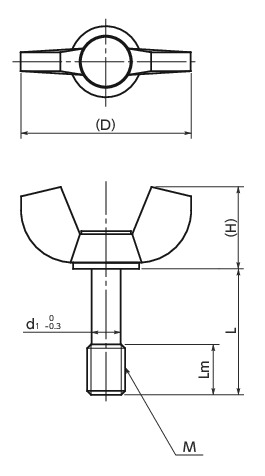

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | L | d1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KWBS-21-M4-10-SC | 21 | M4 | 0.7 | 5 | 11 | 10 | 3 | 5.5 | CAD | 请求报价 |
| KWBS-21-M4-15-SC | 21 | M4 | 0.7 | 5 | 11 | 15 | 3 | 6 | CAD | 请求报价 |
材质、表面处理
| KWBS-SC | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |

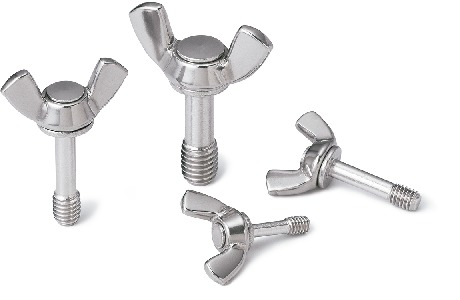

特点
- 防脱落型的翼形旋钮。防止旋钮的脱落、丢失。
- 食品机械采取防止异物混入措施，适用于对应CE标志（⇒请使用NBK的防脱落螺钉系列来对应CE标志 ）。
- 不锈钢制，耐腐蚀性优良。
- 易于受力、便于操作的形状。
使用注意事项
请将盖子侧的螺孔小径设定在d1以上。请将盖子厚度设定在0.8mm以上。

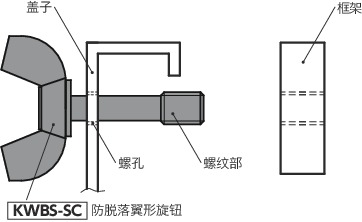

安装示例
请在护罩上加工螺纹孔，将旋钮的螺纹部穿过。由于旋钮的螺纹部卡在盖子的螺孔上，即使从框架上卸下螺丝，旋钮也不会从盖子上脱落。
