调平调节器（外螺纹） - 地脚螺栓固定型 - 六角调整

Name: FNAMS-S
Brand: 锅屋百迪精密机械
Availability: OutOfStock

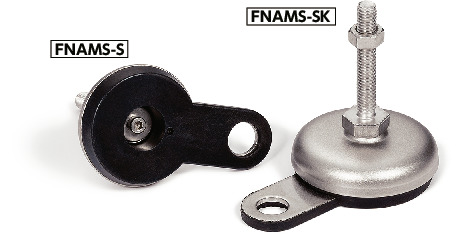

Leveling Adjuster with External Hexagon at the Bottom - for use with Anchor Bolt

FNAMS-S

安全注意事项

符号RoHS指令

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。

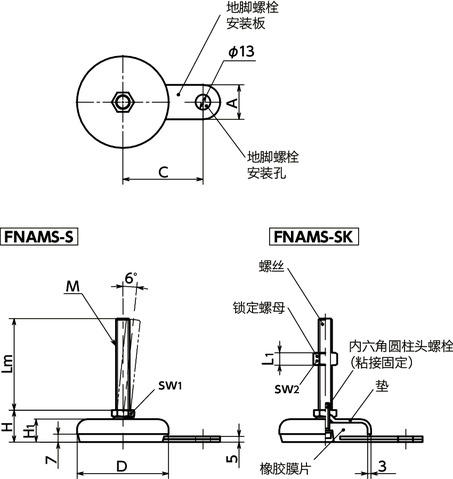

形状図

尺寸・CAD

选择

锁定螺母的有无: 所有; 无; 有

D: 所有; 50; 60; 80; 100

M（粗牙） 螺纹公称直径: 所有; M8; M10; M12

单位 : mm

型号	锁定螺母的有无	D	M（粗牙）螺纹公称直径	螺距	Lm	H	L₁	H₁	C	A	sw₁	sw₂	静态容许载荷（N）^＊1	质量（g）	CAD下载	请求报价
FNAMS-50-M8-40-B1-S	无	50	M8	1.25	40	26	-	18	45	25	17	-	8000	130	CAD	请求报价
FNAMS-50-M8-50-B1-S	无	50	M8	1.25	50	26	-	18	45	25	17	-	8000	133	CAD	请求报价
FNAMS-50-M8-63-B1-S	无	50	M8	1.25	63	26	-	18	45	25	17	-	8000	137	CAD	请求报价
FNAMS-50-M10-50-B1-S	无	50	M10	1.5	50	26	-	18	45	25	17	-	14000	140	CAD	请求报价
FNAMS-50-M10-60-B1-S	无	50	M10	1.5	60	26	-	18	45	25	17	-	14000	145	CAD	请求报价
FNAMS-50-M10-80-B1-S	无	50	M10	1.5	80	26	-	18	45	25	17	-	14000	155	CAD	请求报价
FNAMS-50-M10-100-B1-S	无	50	M10	1.5	100	26	-	18	45	25	17	-	14000	165	CAD	请求报价
FNAMS-50-M12-60-B1-S	无	50	M12	1.75	60	26	-	18	45	25	17	-	20000	160	CAD	请求报价
FNAMS-50-M12-80-B1-S	无	50	M12	1.75	80	26	-	18	45	25	17	-	20000	173	CAD	请求报价
FNAMS-50-M12-100-B1-S	无	50	M12	1.75	100	26	-	18	45	25	17	-	20000	190	CAD	请求报价
FNAMS-50-M12-125-B1-S	无	50	M12	1.75	125	26	-	18	45	25	17	-	20000	208	CAD	请求报价
FNAMS-60-M8-40-B1-S	无	60	M8	1.25	40	27	-	19	50	25	17	-	8000	180	CAD	请求报价
FNAMS-60-M8-50-B1-S	无	60	M8	1.25	50	27	-	19	50	25	17	-	8000	183	CAD	请求报价
FNAMS-60-M8-63-B1-S	无	60	M8	1.25	63	27	-	19	50	25	17	-	8000	187	CAD	请求报价
FNAMS-60-M10-50-B1-S	无	60	M10	1.5	50	27	-	19	50	25	17	-	14000	190	CAD	请求报价
FNAMS-60-M10-60-B1-S	无	60	M10	1.5	60	27	-	19	50	25	17	-	14000	195	CAD	请求报价
FNAMS-60-M10-80-B1-S	无	60	M10	1.5	80	27	-	19	50	25	17	-	14000	205	CAD	请求报价
FNAMS-60-M10-100-B1-S	无	60	M10	1.5	100	27	-	19	50	25	17	-	14000	215	CAD	请求报价
FNAMS-60-M12-60-B1-S	无	60	M12	1.75	60	27	-	19	50	25	17	-	20000	210	CAD	请求报价
FNAMS-60-M12-80-B1-S	无	60	M12	1.75	80	27	-	19	50	25	17	-	20000	223	CAD	请求报价
FNAMS-60-M12-100-B1-S	无	60	M12	1.75	100	27	-	19	50	25	17	-	20000	240	CAD	请求报价
FNAMS-60-M12-125-B1-S	无	60	M12	1.75	125	27	-	19	50	25	17	-	20000	258	CAD	请求报价
FNAMS-80-M8-40-B1-S	无	80	M8	1.25	40	28	-	20	70	30	17	-	8000	300	CAD	请求报价
FNAMS-80-M8-50-B1-S	无	80	M8	1.25	50	28	-	20	70	30	17	-	8000	303	CAD	请求报价
FNAMS-80-M8-63-B1-S	无	80	M8	1.25	63	28	-	20	70	30	17	-	8000	307	CAD	请求报价
FNAMS-80-M10-50-B1-S	无	80	M10	1.5	50	28	-	20	70	30	17	-	14000	310	CAD	请求报价
FNAMS-80-M10-60-B1-S	无	80	M10	1.5	60	28	-	20	70	30	17	-	14000	315	CAD	请求报价
FNAMS-80-M10-80-B1-S	无	80	M10	1.5	80	28	-	20	70	30	17	-	14000	325	CAD	请求报价
FNAMS-80-M10-100-B1-S	无	80	M10	1.5	100	28	-	20	70	30	17	-	14000	335	CAD	请求报价
FNAMS-80-M12-60-B1-S	无	80	M12	1.75	60	28	-	20	70	30	17	-	19000	330	CAD	请求报价
FNAMS-80-M12-80-B1-S	无	80	M12	1.75	80	28	-	20	70	30	17	-	19000	343	CAD	请求报价
FNAMS-80-M12-100-B1-S	无	80	M12	1.75	100	28	-	20	70	30	17	-	19000	360	CAD	请求报价
FNAMS-80-M12-125-B1-S	无	80	M12	1.75	125	28	-	20	70	30	17	-	19000	378	CAD	请求报价
FNAMS-100-M8-40-B1-S	无	100	M8	1.25	40	29	-	21	80	30	17	-	8000	460	CAD	请求报价
FNAMS-100-M8-50-B1-S	无	100	M8	1.25	50	29	-	21	80	30	17	-	8000	463	CAD	请求报价
FNAMS-100-M8-63-B1-S	无	100	M8	1.25	63	29	-	21	80	30	17	-	8000	467	CAD	请求报价
FNAMS-100-M10-50-B1-S	无	100	M10	1.5	50	29	-	21	80	30	17	-	14000	470	CAD	请求报价
FNAMS-100-M10-60-B1-S	无	100	M10	1.5	60	29	-	21	80	30	17	-	14000	475	CAD	请求报价
FNAMS-100-M10-80-B1-S	无	100	M10	1.5	80	29	-	21	80	30	17	-	14000	485	CAD	请求报价
FNAMS-100-M10-100-B1-S	无	100	M10	1.5	100	29	-	21	80	30	17	-	14000	495	CAD	请求报价
FNAMS-100-M12-60-B1-S	无	100	M12	1.75	60	29	-	21	80	30	17	-	17000	490	CAD	请求报价
FNAMS-100-M12-80-B1-S	无	100	M12	1.75	80	29	-	21	80	30	17	-	17000	503	CAD	请求报价
FNAMS-100-M12-100-B1-S	无	100	M12	1.75	100	29	-	21	80	30	17	-	17000	520	CAD	请求报价
FNAMS-100-M12-125-B1-S	无	100	M12	1.75	125	29	-	21	80	30	17	-	17000	538	CAD	请求报价
FNAMS-50-M8-40-B1-SK	有	50	M8	1.25	40	26	6.8	18	45	25	17	13	8000	134	CAD	请求报价
FNAMS-50-M8-50-B1-SK	有	50	M8	1.25	50	26	6.8	18	45	25	17	13	8000	137	CAD	请求报价
FNAMS-50-M8-63-B1-SK	有	50	M8	1.25	63	26	6.8	18	45	25	17	13	8000	141	CAD	请求报价
FNAMS-50-M10-50-B1-SK	有	50	M10	1.5	50	26	8.4	18	45	25	17	16	14000	149	CAD	请求报价
FNAMS-50-M10-60-B1-SK	有	50	M10	1.5	60	26	8.4	18	45	25	17	16	14000	154	CAD	请求报价
FNAMS-50-M10-80-B1-SK	有	50	M10	1.5	80	26	8.4	18	45	25	17	16	14000	164	CAD	请求报价
FNAMS-50-M10-100-B1-SK	有	50	M10	1.5	100	26	8.4	18	45	25	17	16	14000	174	CAD	请求报价
FNAMS-50-M12-60-B1-SK	有	50	M12	1.75	60	26	10.8	18	45	25	17	18	20000	173	CAD	请求报价
FNAMS-50-M12-80-B1-SK	有	50	M12	1.75	80	26	10.8	18	45	25	17	18	20000	186	CAD	请求报价
FNAMS-50-M12-100-B1-SK	有	50	M12	1.75	100	26	10.8	18	45	25	17	18	20000	203	CAD	请求报价
FNAMS-50-M12-125-B1-SK	有	50	M12	1.75	125	26	10.8	18	45	25	17	18	20000	221	CAD	请求报价
FNAMS-60-M8-40-B1-SK	有	60	M8	1.25	40	27	6.8	19	50	25	17	13	8000	184	CAD	请求报价
FNAMS-60-M8-50-B1-SK	有	60	M8	1.25	50	27	6.8	19	50	25	17	13	8000	187	CAD	请求报价
FNAMS-60-M8-63-B1-SK	有	60	M8	1.25	63	27	6.8	19	50	25	17	13	8000	191	CAD	请求报价
FNAMS-60-M10-50-B1-SK	有	60	M10	1.5	50	27	8.4	19	50	25	17	16	14000	199	CAD	请求报价
FNAMS-60-M10-60-B1-SK	有	60	M10	1.5	60	27	8.4	19	50	25	17	16	14000	204	CAD	请求报价
FNAMS-60-M10-80-B1-SK	有	60	M10	1.5	80	27	8.4	19	50	25	17	16	14000	214	CAD	请求报价
FNAMS-60-M10-100-B1-SK	有	60	M10	1.5	100	27	8.4	19	50	25	17	16	14000	224	CAD	请求报价
FNAMS-60-M12-60-B1-SK	有	60	M12	1.75	60	27	10.8	19	50	25	17	18	20000	223	CAD	请求报价
FNAMS-60-M12-80-B1-SK	有	60	M12	1.75	80	27	10.8	19	50	25	17	18	20000	236	CAD	请求报价
FNAMS-60-M12-100-B1-SK	有	60	M12	1.75	100	27	10.8	19	50	25	17	18	20000	253	CAD	请求报价
FNAMS-60-M12-125-B1-SK	有	60	M12	1.75	125	27	10.8	19	50	25	17	18	20000	271	CAD	请求报价
FNAMS-80-M8-40-B1-SK	有	80	M8	1.25	40	28	6.8	20	70	30	17	13	8000	304	CAD	请求报价
FNAMS-80-M8-50-B1-SK	有	80	M8	1.25	50	28	6.8	20	70	30	17	13	8000	307	CAD	请求报价
FNAMS-80-M8-63-B1-SK	有	80	M8	1.25	63	28	6.8	20	70	30	17	13	8000	311	CAD	请求报价
FNAMS-80-M10-50-B1-SK	有	80	M10	1.5	50	28	8.4	20	70	30	17	16	14000	319	CAD	请求报价
FNAMS-80-M10-60-B1-SK	有	80	M10	1.5	60	28	8.4	20	70	30	17	16	14000	324	CAD	请求报价
FNAMS-80-M10-80-B1-SK	有	80	M10	1.5	80	28	8.4	20	70	30	17	16	14000	334	CAD	请求报价
FNAMS-80-M10-100-B1-SK	有	80	M10	1.5	100	28	8.4	20	70	30	17	16	14000	344	CAD	请求报价
FNAMS-80-M12-60-B1-SK	有	80	M12	1.75	60	28	10.8	20	70	30	17	18	19000	343	CAD	请求报价
FNAMS-80-M12-80-B1-SK	有	80	M12	1.75	80	28	10.8	20	70	30	17	18	19000	356	CAD	请求报价
FNAMS-80-M12-100-B1-SK	有	80	M12	1.75	100	28	10.8	20	70	30	17	18	19000	373	CAD	请求报价
FNAMS-80-M12-125-B1-SK	有	80	M12	1.75	125	28	10.8	20	70	30	17	18	19000	391	CAD	请求报价
FNAMS-100-M8-40-B1-SK	有	100	M8	1.25	40	29	6.8	21	80	30	17	13	8000	464	CAD	请求报价
FNAMS-100-M8-50-B1-SK	有	100	M8	1.25	50	29	6.8	21	80	30	17	13	8000	467	CAD	请求报价
FNAMS-100-M8-63-B1-SK	有	100	M8	1.25	63	29	6.8	21	80	30	17	13	8000	471	CAD	请求报价
FNAMS-100-M10-50-B1-SK	有	100	M10	1.5	50	29	8.4	21	80	30	17	16	14000	479	CAD	请求报价
FNAMS-100-M10-60-B1-SK	有	100	M10	1.5	60	29	8.4	21	80	30	17	16	14000	484	CAD	请求报价
FNAMS-100-M10-80-B1-SK	有	100	M10	1.5	80	29	8.4	21	80	30	17	16	14000	494	CAD	请求报价
FNAMS-100-M10-100-B1-SK	有	100	M10	1.5	100	29	8.4	21	80	30	17	16	14000	504	CAD	请求报价
FNAMS-100-M12-60-B1-SK	有	100	M12	1.75	60	29	10.8	21	80	30	17	18	17000	503	CAD	请求报价
FNAMS-100-M12-80-B1-SK	有	100	M12	1.75	80	29	10.8	21	80	30	17	18	17000	516	CAD	请求报价
FNAMS-100-M12-100-B1-SK	有	100	M12	1.75	100	29	10.8	21	80	30	17	18	17000	533	CAD	请求报价
FNAMS-100-M12-125-B1-SK	有	100	M12	1.75	125	29	10.8	21	80	30	17	18	17000	551	CAD	请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

	FNAMS-S	FNAMS-SK
螺丝	SUS303	SUS303
垫	SUS304	SUS304
地脚螺栓安装板	SUS304	SUS304
橡胶膜片	NBR（黑）肖氏硬度A80±5	NBR（黑）肖氏硬度A80±5
内六角圆柱头螺栓	不锈钢	不锈钢
锁定螺母	-	SUS304

特点

耐久性优良的金属制调平调节器。
请利用螺丝的六角部分来进行设备、装置的高度调整。
附带与橡胶膜片采用一体式结构的地脚螺栓安装板。可用于在地面上固定。可有效防止因冲击和振动导致的设备、装置错位。
螺丝、垫为不锈钢制，耐腐蚀性优良。
垫最大可倾斜6°。适用于倾斜面。
可根据产品符号选择锁定螺母的有无。

产品符号	锁定螺母
FNAMS-S	无
FNAMS-SK	有
