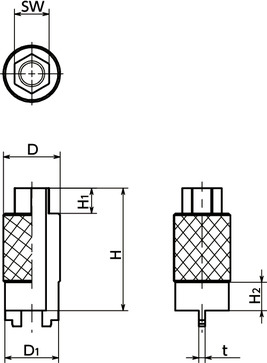

形状図
尺寸・CAD
单位 : mm
| 型号 | D | t | D1 | H | H1 | H2 | sw | 最大紧固扭矩 （N・m） | 适用水平测量零件 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FLEM-12-W | 12 | 2 | 11 | 35 | 7 | 6 | 8 | 20 | FLEM-M12-1-4.5・FLEMS-M12-1-4.5 | 22 | CAD | 请求报价 |
| FLEM-18-W | 18 | 2 | 17 | 39 | 8 | 9 | 11 | 50 | FLEM-M18-1-7・FLEMS-M18-1-7 | 57 | CAD | 请求报价 |
| FLEM-24-W | 24 | 4 | 22.5 | 43 | 9 | 12 | 13 | 75 | FLEM-M24-1.5-9・FLEMS-M24-1.5-9 | 68 | CAD | 请求报价 |
| FLEM-30-W | 30 | 4 | 28.5 | 48 | 11 | 15 | 17 | 100 | FLEM-M30-1.5-13・FLEMS-M30-1.5-13 | 155 | CAD | 请求报价 |
| FLEM-36-W | 36 | 4 | 34.5 | 53 | 13 | 18 | 22 | 150 | FLEM-M36-1.5-18・FLEMS-M36-1.5-18 | 255 | CAD | 请求报价 |
材质、表面处理
| FLEM-W | |
|---|---|
| 主体 | S45C 四氧化三铁保护膜（黑） |
特点
- 安装、拆卸水平测量零件FLEM系列的专用扳手。
使用注意事项
为防止滑动面磨损，请定期涂抹润滑剂。
水平测量零件的原理

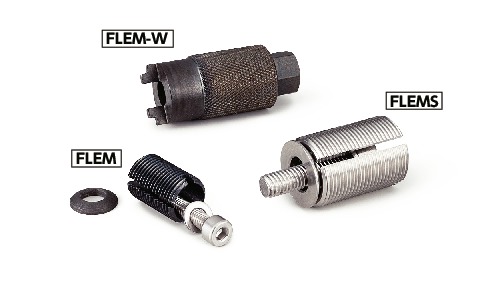

使用例
对平台等进行水平调整时
①在旋松FLEMFLEMS内六角螺栓的状态下，请使用专用扳手FLEM-W旋转主体，调整平台高度。可通过调整配置在3处的FLEMFLEMS，对平台进行水平调整。通过附带的球面垫圈，最多可容许平台倾斜±1°。
