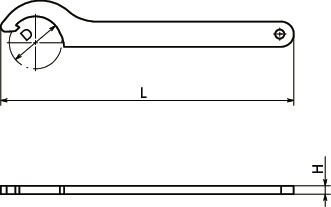

形状図
尺寸・CAD
单位 : mm
| 型号 | D min. | D max. | L | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|
| FLS-A16-20-W | 16 | 20 | 110 | 3 | 23 | CAD | 请求报价 |
| FLS-A25-28-W | 25 | 28 | 136 | 4 | 46 | CAD | 请求报价 |
| FLS-A30-32-W | 30 | 32 | 136 | 4 | 49 | CAD | 请求报价 |
| FLS-A34-36-W | 34 | 36 | 170 | 5 | 92 | CAD | 请求报价 |
| FLS-A40-42-W | 40 | 42 | 170 | 5 | 100 | CAD | 请求报价 |
| FLS-A45-50-W | 45 | 50 | 206 | 6 | 161 | CAD | 请求报价 |
| FLS-A52-55-W | 52 | 55 | 206 | 6 | 162 | CAD | 请求报价 |
| FLS-A58-62-W | 58 | 62 | 240 | 7 | 258 | CAD | 请求报价 |
| FLS-A65-70-W | 65 | 70 | 240 | 7 | 261 | CAD | 请求报价 |
| FLS-A68-75-W | 68 | 75 | 240 | 7 | 257 | CAD | 请求报价 |
| FLS-A80-90-W | 80 | 90 | 280 | 8 | 426 | CAD | 请求报价 |
| FLS-A95-100-W | 95 | 100 | 280 | 8 | 388 | CAD | 请求报价 |
材质、表面处理
| FLS-W | |
|---|---|
| 主体 | 钢 四氧化三铁保护膜（黑） |
特点

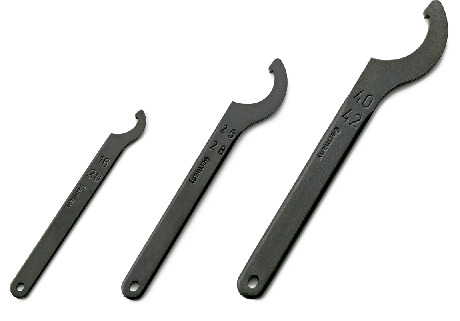

- 用于调整调平组件高度或固定锁定螺母的专用挂钩扳钳。
