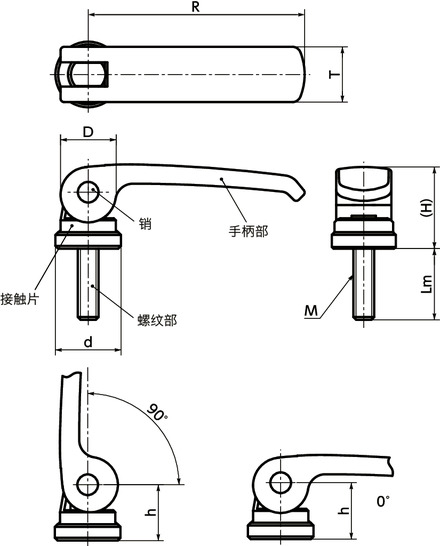

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | T | D | d | H | h（0°） | h（90°） | 最大紧固力＊1 （kN） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWBMS-44-M4-12-NI | M4 | 0.7 | 12 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 2.4 | 26 | CAD | 请求报价 |
| LWBMS-44-M4-16-NI | M4 | 0.7 | 16 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 2.4 | 27 | CAD | 请求报价 |
| LWBMS-44-M4-20-NI | M4 | 0.7 | 20 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 2.4 | 27 | CAD | 请求报价 |
| LWBMS-44-M4-25-NI | M4 | 0.7 | 25 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 2.4 | 27 | CAD | 请求报价 |
| LWBMS-44-M4-30-NI | M4 | 0.7 | 30 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 2.4 | 28 | CAD | 请求报价 |
| LWBMS-44-M5-12-NI | M5 | 0.8 | 12 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 3.9 | 25 | CAD | 请求报价 |
| LWBMS-44-M5-16-NI | M5 | 0.8 | 16 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 3.9 | 28 | CAD | 请求报价 |
| LWBMS-44-M5-20-NI | M5 | 0.8 | 20 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 3.9 | 30 | CAD | 请求报价 |
| LWBMS-44-M5-25-NI | M5 | 0.8 | 25 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 3.9 | 30 | CAD | 请求报价 |
| LWBMS-44-M5-30-NI | M5 | 0.8 | 30 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 3.9 | 30 | CAD | 请求报价 |
| LWBMS-44-M5-35-NI | M5 | 0.8 | 35 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 3.9 | 32 | CAD | 请求报价 |
| LWBMS-44-M5-40-NI | M5 | 0.8 | 40 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 3.9 | 32 | CAD | 请求报价 |
| LWBMS-63-M5-16-NI | M5 | 0.8 | 16 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3.9 | 59 | CAD | 请求报价 |
| LWBMS-63-M5-20-NI | M5 | 0.8 | 20 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3.9 | 60 | CAD | 请求报价 |
| LWBMS-63-M5-25-NI | M5 | 0.8 | 25 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3.9 | 61 | CAD | 请求报价 |
| LWBMS-63-M5-30-NI | M5 | 0.8 | 30 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3.9 | 61 | CAD | 请求报价 |
| LWBMS-63-M5-35-NI | M5 | 0.8 | 35 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3.9 | 62 | CAD | 请求报价 |
| LWBMS-63-M5-40-NI | M5 | 0.8 | 40 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3.9 | 63 | CAD | 请求报价 |
| LWBMS-63-M5-50-NI | M5 | 0.8 | 50 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 3.9 | 64 | CAD | 请求报价 |
| LWBMS-63-M6-16-NI | M6 | 1 | 16 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 5.5 | 59 | CAD | 请求报价 |
| LWBMS-63-M6-20-NI | M6 | 1 | 20 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 5.5 | 60 | CAD | 请求报价 |
| LWBMS-63-M6-25-NI | M6 | 1 | 25 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 5.5 | 61 | CAD | 请求报价 |
| LWBMS-63-M6-30-NI | M6 | 1 | 30 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 5.5 | 62 | CAD | 请求报价 |
| LWBMS-63-M6-35-NI | M6 | 1 | 35 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 5.5 | 63 | CAD | 请求报价 |
| LWBMS-63-M6-40-NI | M6 | 1 | 40 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 5.5 | 64 | CAD | 请求报价 |
| LWBMS-63-M6-50-NI | M6 | 1 | 50 | 63 | 16 | 16 | 18.5 | 24.5 | 16.3 | 15.55 | 5.5 | 66 | CAD | 请求报价 |
| LWBMS-82-M6-20-NI | M6 | 1 | 20 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 5.5 | 115 | CAD | 请求报价 |
| LWBMS-82-M6-25-NI | M6 | 1 | 25 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 5.5 | 116 | CAD | 请求报价 |
| LWBMS-82-M6-30-NI | M6 | 1 | 30 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 5.5 | 117 | CAD | 请求报价 |
| LWBMS-82-M6-35-NI | M6 | 1 | 35 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 5.5 | 118 | CAD | 请求报价 |
| LWBMS-82-M6-40-NI | M6 | 1 | 40 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 5.5 | 119 | CAD | 请求报价 |
| LWBMS-82-M6-50-NI | M6 | 1 | 50 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 5.5 | 121 | CAD | 请求报价 |
| LWBMS-82-M6-60-NI | M6 | 1 | 60 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 5.5 | 123 | CAD | 请求报价 |
| LWBMS-82-M8-20-NI | M8 | 1.25 | 20 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 10 | 119 | CAD | 请求报价 |
| LWBMS-82-M8-25-NI | M8 | 1.25 | 25 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 10 | 120 | CAD | 请求报价 |
| LWBMS-82-M8-30-NI | M8 | 1.25 | 30 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 10 | 121 | CAD | 请求报价 |
| LWBMS-82-M8-35-NI | M8 | 1.25 | 35 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 10 | 122 | CAD | 请求报价 |
| LWBMS-82-M8-40-NI | M8 | 1.25 | 40 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 10 | 124 | CAD | 请求报价 |
| LWBMS-82-M8-50-NI | M8 | 1.25 | 50 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 10 | 128 | CAD | 请求报价 |
| LWBMS-82-M8-60-NI | M8 | 1.25 | 60 | 82 | 20 | 20 | 22.5 | 30 | 19.5 | 18.5 | 10 | 131 | CAD | 请求报价 |
| LWBMS-101-M8-20-NI | M8 | 1.25 | 20 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 10 | 228 | CAD | 请求报价 |
| LWBMS-101-M8-25-NI | M8 | 1.25 | 25 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 10 | 229 | CAD | 请求报价 |
| LWBMS-101-M8-30-NI | M8 | 1.25 | 30 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 10 | 231 | CAD | 请求报价 |
| LWBMS-101-M8-35-NI | M8 | 1.25 | 35 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 10 | 232 | CAD | 请求报价 |
| LWBMS-101-M8-40-NI | M8 | 1.25 | 40 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 10 | 234 | CAD | 请求报价 |
| LWBMS-101-M8-50-NI | M8 | 1.25 | 50 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 10 | 237 | CAD | 请求报价 |
| LWBMS-101-M8-60-NI | M8 | 1.25 | 60 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 10 | 241 | CAD | 请求报价 |
| LWBMS-101-M10-20-NI | M10 | 1.5 | 20 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 16 | 232 | CAD | 请求报价 |
| LWBMS-101-M10-25-NI | M10 | 1.5 | 25 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 16 | 235 | CAD | 请求报价 |
| LWBMS-101-M10-30-NI | M10 | 1.5 | 30 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 16 | 238 | CAD | 请求报价 |
| LWBMS-101-M10-35-NI | M10 | 1.5 | 35 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 16 | 241 | CAD | 请求报价 |
| LWBMS-101-M10-40-NI | M10 | 1.5 | 40 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 16 | 244 | CAD | 请求报价 |
| LWBMS-101-M10-50-NI | M10 | 1.5 | 50 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 16 | 250 | CAD | 请求报价 |
| LWBMS-101-M10-60-NI | M10 | 1.5 | 60 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 16 | 256 | CAD | 请求报价 |
＊1： 有关实际拧紧力，请参阅 "手柄扳倒力与紧固力的关系"。
材质、表面处理
| LWBMS-NI | |
|---|---|
| 手柄部 | 相当于SCS13A＊1 |
| 螺纹部 | 相当于SUS303 |
| 销 | 相当于SUS303 镀镍 |
| 接触片 | 玻璃纤维增强尼龙6 |
＊1： SCS13A是化学成分相当于SUS304的不锈钢铸钢。
特点
- 通过手柄的上下动作快速实现紧固、放开。
- 接触片以外的各零件为不锈钢制。耐腐蚀性优良。
- 请与螺母组合使用。通过螺母进行紧固状态的调整。
- 采用将手柄部和销完全固定的结构，耐久性更强。即使反复使用，也不会因手柄部和销的接触面的磨损而导致松动。

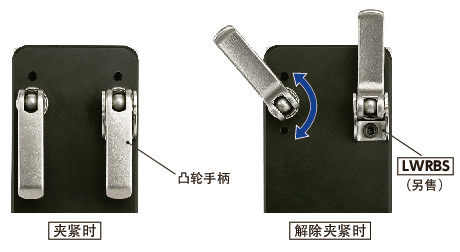

- 如果希望在放开时限制本体的旋转，请使用凸轮手柄用止转托架LWRBS（另售）。LWRBS
使用注意事项
反复使用会导致手柄部和接触片的接触部磨损、紧固力降低。请定期调整紧固状态。
使用方法

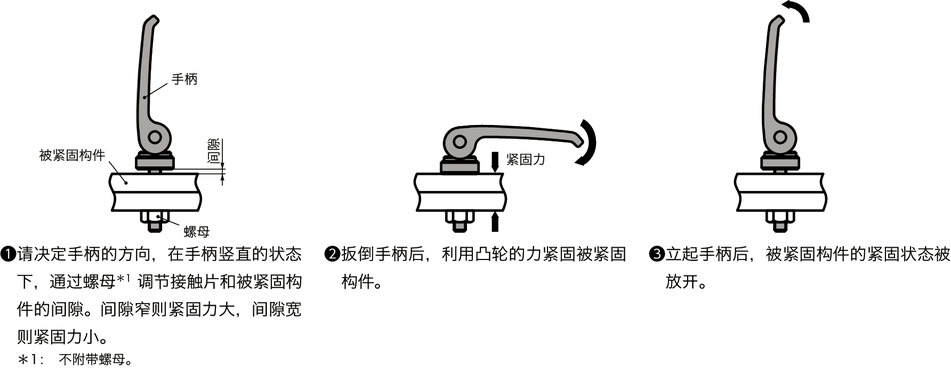

为避免故障或损坏，安装至被紧固构件及调节螺母时，请在手柄竖直的状态下进行。

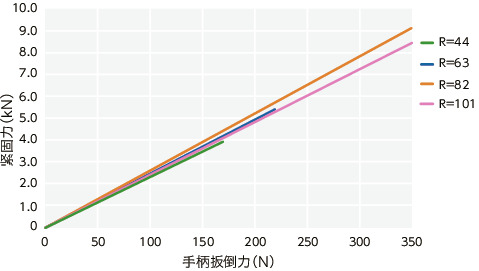

手柄扳倒力与紧固力的关系
最大紧固力因螺纹直径而异。请勿超过尺寸表中记载的最大紧固力（kN）。
下述值为参考值，并非保证值。
