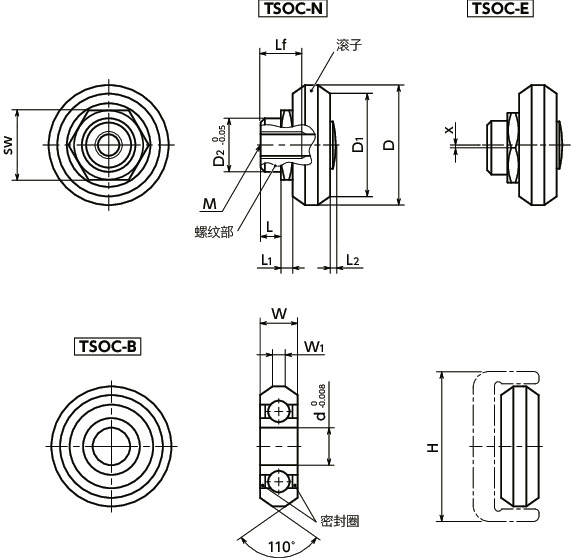

形状図
尺寸・CAD
单位 : mm
| 型号 | H | W | W1 | L | L1 | L2 max. | D | D1 | D2 | d | x | M | Lf | sw | 额定载荷(N) | 类型 | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSOC-18-B | 18 | 4 | 1.6 | - | - | - | 14 | 12.4 | - | 5 | - | - | - | - | 410 | B | 2.9 | CAD | 请求报价 |
| TSOC-18-N | 18 | 4 | 1.6 | 1.8 | 1.5 | 0.5 | 14 | 12.4 | 6 | - | - | M4 | 5 | 8 | 410 | N | 4 | CAD | 请求报价 |
| TSOC-18-E | 18 | 4 | 1.6 | 1.8 | 1.5 | 0.5 | 14 | 12.4 | 6 | - | 0.4 | M4 | 5 | 8 | 410 | E | 4 | CAD | 请求报价 |
| TSOC-28-B | 28 | 7 | 2.4 | - | - | - | 22.4 | 19.2 | - | 7 | - | - | - | - | 1100 | B | 13 | CAD | 请求报价 |
| TSOC-28-N | 28 | 7 | 2.4 | 3.8 | 2.2 | 0.6 | 22.4 | 19.2 | 10 | - | - | M5 | 8 | 13 | 1100 | N | 17 | CAD | 请求报价 |
| TSOC-28-E | 28 | 7 | 2.4 | 3.8 | 2.2 | 0.6 | 22.4 | 19.2 | 10 | - | 0.5 | M5 | 8 | 13 | 1100 | E | 17 | CAD | 请求报价 |
| TSOC-35-B | 35 | 7.5 | 3.3 | - | - | - | 28 | 25.1 | - | 8 | - | - | - | - | 1760 | B | 23 | CAD | 请求报价 |
| TSOC-35-N | 35 | 7.5 | 3.3 | 4.2 | 2.5 | 0.7 | 28 | 25.1 | 12 | - | - | M5 | 9 | 15 | 1760 | N | 32 | CAD | 请求报价 |
| TSOC-35-E | 35 | 7.5 | 3.3 | 4.2 | 2.5 | 0.7 | 28 | 25.1 | 12 | - | 0.7 | M5 | 9 | 15 | 1760 | E | 32 | CAD | 请求报价 |
| TSOC-43-B | 43 | 11 | 5 | - | - | - | 35 | 30.8 | - | 10 | - | - | - | - | 2700 | B | 50 | CAD | 请求报价 |
| TSOC-43-N | 43 | 11 | 5 | 4.3 | 2.5 | 0.7 | 35 | 30.8 | 12 | - | - | M6 | 11 | 15 | 2700 | N | 63 | CAD | 请求报价 |
| TSOC-43-E | 43 | 11 | 5 | 4.3 | 2.5 | 0.7 | 35 | 30.8 | 12 | - | 0.8 | M6 | 11 | 15 | 2700 | E | 63 | CAD | 请求报价 |
材质、表面处理
| TSOC | |
|---|---|
| 滚子 | 钢 淬火 |
| 密封圈 | NBR（黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
特点
- 这是一款耐久性和静音性表现卓越的凸轮滚子。
- 其稳定性良好，能够适应高速移动。
- 可根据产品符号选择滚子类型。

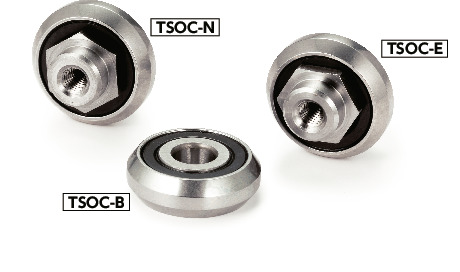

| 产品符号 | 类型 |
|---|---|
| B | 一般滚子 （通孔） |
| N | 一般滚子 （内螺纹） |
| E | 偏心滚子 |
- TSOC-E为偏心滚子。可用于调整滚子导轨和滚子之间的间隙。
- 请与滚子导轨TSOA组合使用。还可作为凸轮滚子滑座TSOB的替换品使用。
- 请使用凸轮滚子专用扳手TSQ进行间隙调整。
用途
抽屉、滑动门、柜子各类工业设备、车辆设备、家具等
使用注意事项
- 请勿以超出最大滑动速度7m/s的速度使用，否则可能会导致故障、破损。
- 使用前，请仔细阅读技术资料中的安全注意事项、使用注意事项，正确、安全地使用。
使用例
丰富的规格可满足不同用途。

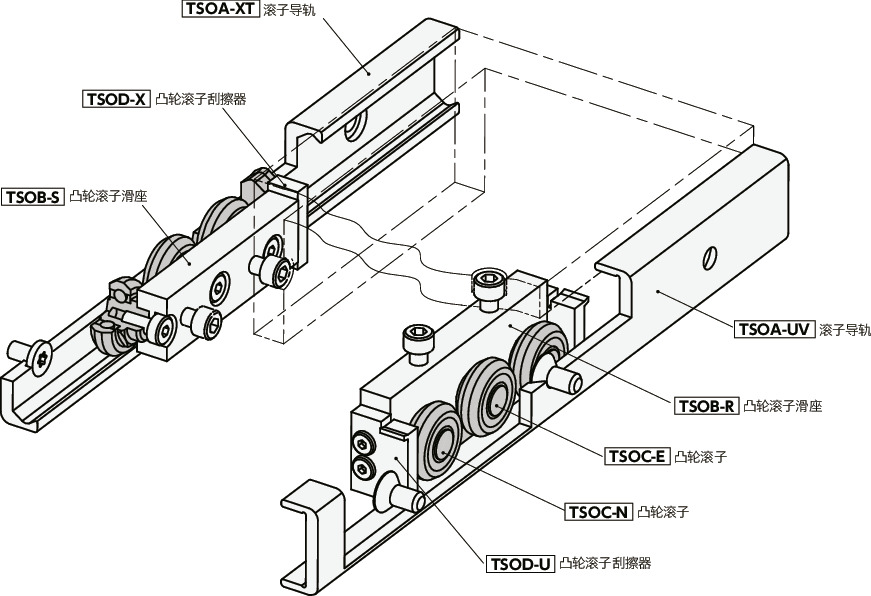

凸轮滚子TSOC、凸轮滚子刮擦器TSOD是凸轮滚子滑座TSOB的替换零件。
