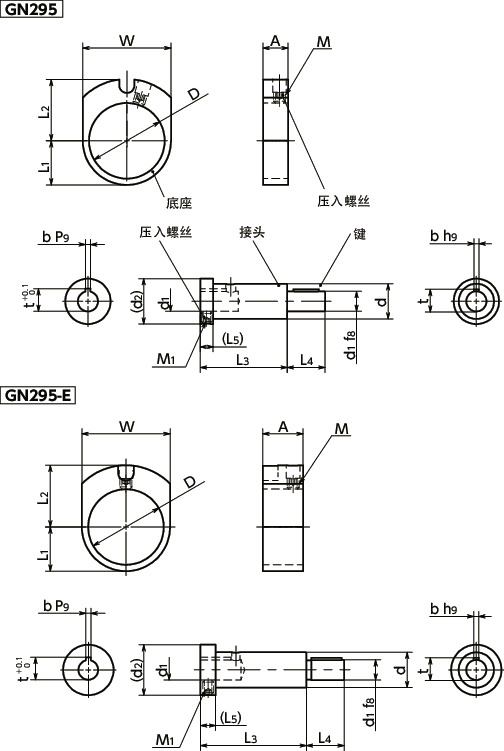

形状図
单位 : mm
| 型号 | 底座 | 接头 | N | 质量 （g） |
CAD下载 | 请求报价 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | W | A | L1 | L2 | M | d1 | d2 | d | L3 | L4 | L5 | M1 | b | t | |||||
| GN295-18-6N | 18 | 24 | 10 | 11.5 | 21.5 | M5 | 6 | 16 | 10 | 28 | 16 | 5 | M4 | 2 | 7 | 98 | 30 | CAD | 请求报价 |
| GN295-30-8 | 30 | 35 | 10 | 17.5 | 24.5 | M4 | 8 | 18 | 14 | 35 | 15 | 5 | M4 | 2 | 9 | 123.5 | 40 | CAD | 请求报价 |
| GN295-40-12 | 40 | 47 | 10 | 24.5 | 32 | M5 | 12 | 20 | 20 | 39 | 16 | - | M6 | 4 | 13.8 | 127.5 | 60 | CAD | 请求报价 |
| GN295-30-8-E | 30 | 35 | 16 | 17.5 | 24.5 | M5 | 8 | 20 | 14 | 42 | 15 | 6 | M5 | 2 | 9 | 130.5 | 40 | CAD | 请求报价 |
| GN295-40-12-E | 40 | 47 | 16 | 24.5 | 32 | M5 | 12 | 24 | 20 | 49 | 16 | 6 | M5 | 4 | 13.8 | 137.5 | 60 | CAD | 请求报价 |
材质、表面处理
| 底座 | 接头 | |
|---|---|---|
| 主体 | 铝合金 阳极氧化处理（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 压入螺丝 | SS500 | SS500 |
| 键 | SS500 | SS500 |

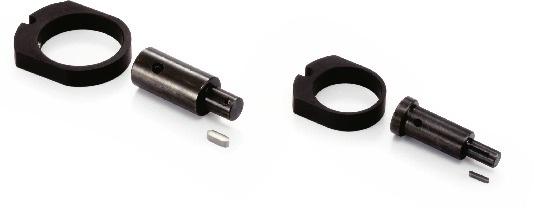

特点
- 用于将数字定位指示器安装至引动器的套件。
- 根据所使用的数字定位指示器和引动器的组合，决定适用的安装套件型号。详情请确认组合表。

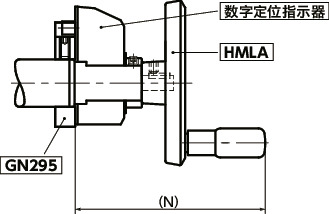

构造

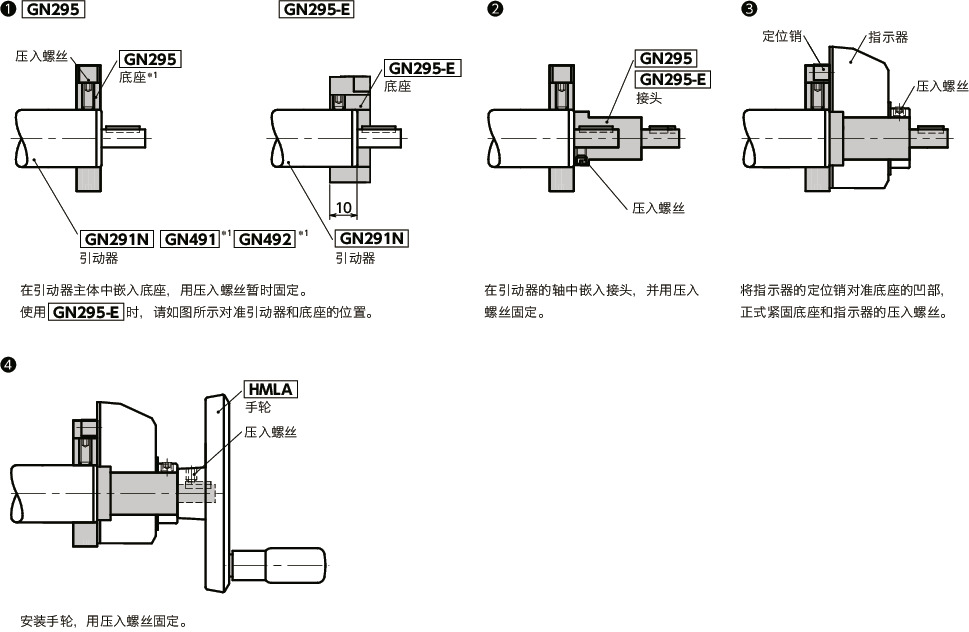

安装方法
＊1： 与GN491GN492安装时不使用底座。请使用安装端面的定位销孔。
组合
| 指示器安装套件 | 引动器 GN291N-R1-SCRGN291N-R1-NIGN491-30GN491-50GN492-30GN492-50 |
引动器用手轮 HMLA |
数字定位指示器 RDMRDSRDTREDSSREDTS |
|---|---|---|---|
| GN295-18-6N | GN291N-18-＊＊＊-R1-SCR/NI | HMLA-18-80-K6-R | RDM-3-＊-AN-＊＊ RDM-3-＊-AR-＊＊ |
| GN295-30-8 | GN291N-30-＊＊＊-R1-SCR/NI GN491/GN492-30-＊＊＊-R1-1-SCR |
HMLA-30-100-K8-R | RDS-4.0-＊-AN-＊＊ RDS-4.0-＊-AR-＊＊ |
| GN295-30-8-E | GN291N-30-＊＊＊-R1-SCR/NI | HMLA-30-100-K8-R | REDSS-IP＊＊-＊＊ |
| GN295-40-12 | GN291N-40-＊＊＊-R1-SCR/NI GN491/GN492-50-＊＊＊-R1-1-SCR |
HMLA-40-100-K12-R | RDT-4.0-＊-AN-＊＊ RDT-4.0-＊-AR-＊＊ |
| GN295-40-12-E | GN291N-40-＊＊＊-R1-SCR/NI | HMLA-40-100-K12-R | REDTS-IP＊＊-＊＊ |

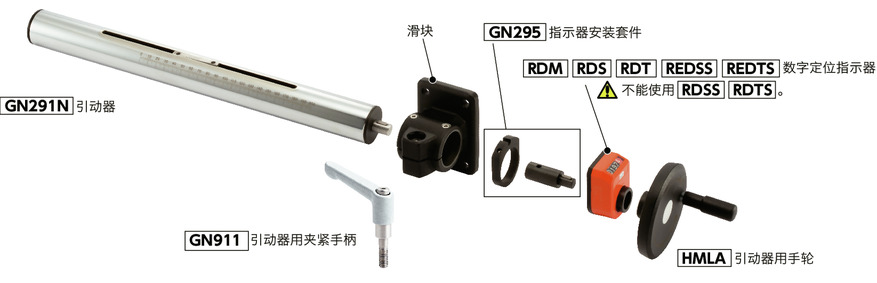

引动器、滑块、手轮及数字定位指示器、指示器安装套件的组合⇒ 线性引动器的构成
