形状図
尺寸・CAD
单位 : mm
| 型号 | s | L | L1 | D | D1 | D2 | 适用的球型按钮 | 载荷（N） min./max. |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PPR-3-KU | 0.55 | 4 | 0.6 | 2 | 3 | 3.6 | BB-4 | 1.7/3.5 | 0.1 | CAD | 请求报价 |
| PPR-4-KU | 0.8 | 5 | 1 | 3 | 4 | 4.6 | BB-5 | 3/6.5 | 0.2 | CAD | 请求报价 |
| PPR-5-KU | 1 | 6 | 1 | 4 | 5 | 5.6 | BB-6 | 6/9.4 | 0.4 | CAD | 请求报价 |
| PPR-6-KU | 1.6 | 7 | 1 | 5 | 6 | 6.5 | BB-10 | 6.2/12.6 | 0.7 | CAD | 请求报价 |
| PPR-8-KU | 1.9 | 9 | 1 | 6.5 | 8 | 8.5 | BB-10 | 10/20.4 | 1.5 | CAD | 请求报价 |
| PPR-10-KU | 2.4 | 13.5 | 1.5 | 8 | 10 | 11 | BB-12 | 11.9/22.3 | 2 | CAD | 请求报价 |
| PPR-12-KU | 3.3 | 16 | 1.5 | 10 | 12 | 13 | BB-16 | 14/25 | 3 | CAD | 请求报价 |
材质、表面处理
| PPR-KU | |
|---|---|
| 主体 | 聚缩醛、蓝 |
| 球 | SUS440C （硬度54-60HRC） |
| 弹簧 | 相当于SUS631 |
特点

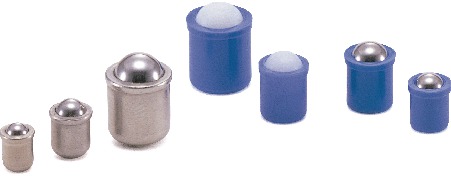

- 压入型球头柱塞
- 安装孔的推荐尺寸公差为H7。
- PPR为全不锈钢制。
- PPR-KD的球为塑料制。不会损伤工件。
- PPR-KU PPR-KD具有电绝缘性。
- PPR-KU PPR-KD的可使用温度：-30℃～50℃
