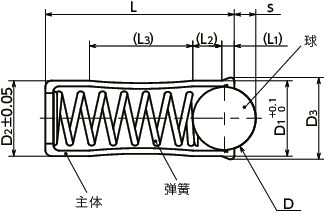

形状図
尺寸・CAD
单位 : mm
| 型号 | D1 | D2 | D3 | D | L | s | L1 | L2 | L3 | 适用的球型按钮 | 载荷（N） min./max. |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PPRH-4 | 4 | 4 | 4.6 | 3 | 10.7 | 0.9 | 0.9 | 1.8 | 5.6 | BB-5 | 12.9/19 | 0.6 | CAD | 请求报价 |
| PPRH-5 | 5 | 5 | 5.6 | 4 | 12 | 1.3 | 0.9 | 2.1 | 6 | BB-8 | 19.3/29.2 | 1 | CAD | 请求报价 |
| PPRH-6 | 6 | 6 | 6.5 | 5 | 15 | 1.7 | 1 | 2.3 | 8.2 | BB-10 | 28/47.5 | 2 | CAD | 请求报价 |
| PPRH-8 | 8 | 8 | 8.5 | 6.5 | 18 | 2.3 | 1.1 | 2.9 | 9.5 | BB-10 | 40/67.3 | 4 | CAD | 请求报价 |
| PPRH-10 | 10 | 10 | 11 | 8.5 | 26 | 3.1 | 1.5 | 4.2 | 14.3 | BB-12 | 66/105 | 8 | CAD | 请求报价 |
材质、表面处理
| PPRH | |
|---|---|
| 主体 | SUS305 |
| 球 | SUS420C、淬火 |
| 弹簧 | 相当于SUS631 |
特点

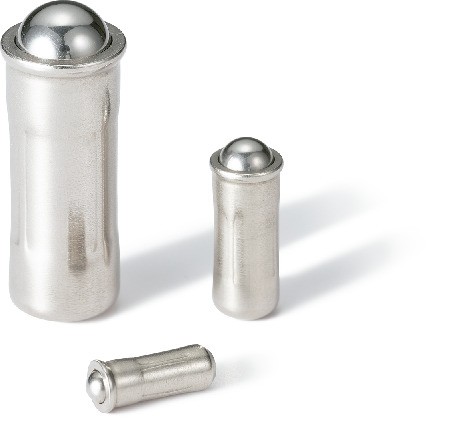

- 压入型球头柱塞。
- 重载型。
- 安装孔的推荐尺寸公差为H7。
- 全不锈钢制。
