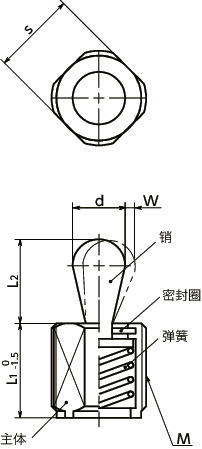

形状図
单位 : mm
| 型号 | M 螺纹公称直径 |
螺距 | 粗牙/细牙 | L1 | L2 | d | s | W | c | 载荷（N） | 类型 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PQCM-10-100-31.5-SB | M18 | 1.5 | 细牙 | 31.5 | 16 | 10 | 16 | 3.2 | 2×45° | 100 | 轻载 | 29 | CAD | 请求报价 |
材质、表面处理
| PQCM | |
|---|---|
| 主体 | 钢 三价铬酸盐处理 |
| 销 | 钢、淬火 三价铬酸盐处理 |
| 密封圈 | NBR |
特点

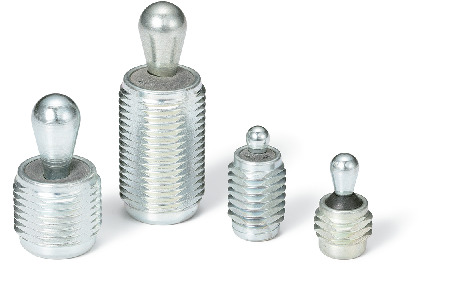

- 旋入型快接销柱塞。
- 单触操作即可进行工件定位与固定。
- 带密封圈，因此脏物或灰尘不易进入内部。
- 可选择载荷及主体长度。
-

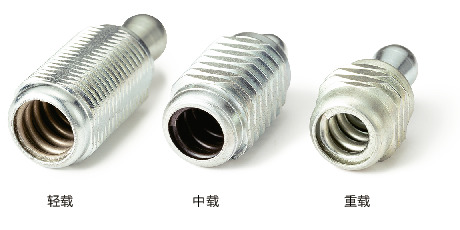

为了区分载荷，弹簧涂有颜色。
轻载----浅褐色
中载----黑色
重载----银色
使用注意事项
建议每循环5,000次，各向内部涂抹润滑脂一次。在润滑脂干燥的状态下使用时，可能导致性能下降或引发故障。仅可从底部涂抹润滑脂。

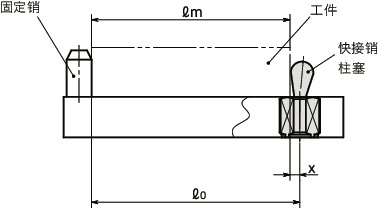

安装方法
请将快接销柱塞安装到ℓ0（＝ℓm＋x）位置。另外，x尺寸因工件厚度而异。工件厚度与x尺寸之间的关系如x尺寸表所示。
ℓ0：固定销端面与快接销柱塞安装孔中心之间的距离
ℓm：工件尺寸
x：工件端面与快接销柱塞安装孔中心之间的距离
x尺寸
单位 : mm
| 型号 | 工件的厚度 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7 | 8 | 9 | 10 | 11以上 | |
| PQCM-5-SB | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 |
| PQCM-6-SB | 1.4 | 1.5 | 1.6 | 1.6 | 1.7 | 1.8 | 1.9 | 2 | 2 | 2 | 2 | 2 | |||
| PQCM-10-SB | 2.8 | 2.9 | 3 | 3.2 | 3.3 | 3.4 | |||||||||
安装孔尺寸

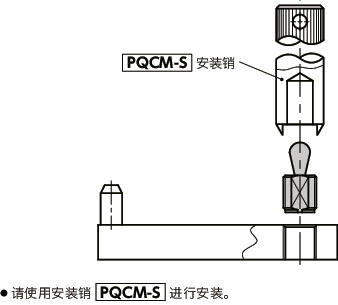

PQCM用附件
备有安装销PQCM-S。
