Nabeya Bi-tech

  • 柱塞

BB-8

球形按钮

Ball Button for use with Plunger

安全注意事项

符号RoHS指令

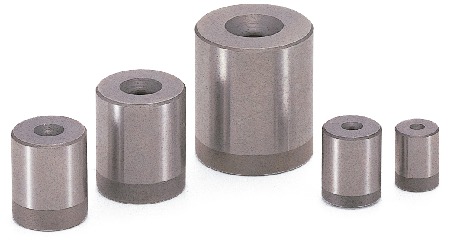

BB球形按钮

形状図

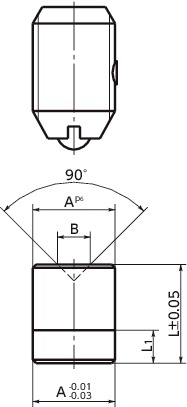

BB球形按钮寸法図

单位 : mm

型号 L L1 A B 质量
（g）		 CAD下载 请求报价
BB-8 10 2 8 3 4 CAD 请求报价

材质、表面处理

BB
主体 SK4（硬度60-62HRC）、研磨

特点

  • 请用于需要耐磨损性和需要正确定位的支承侧。
  • 尤其对重载用柱塞非常有效。
  • 除球型柱塞外，也可用于销型柱塞。
  • 适用的球形按钮请参照柱塞的各产品页。
  • 已进行热处理与研磨。可简单压入或敲入。
  • 请将球形按钮BB的安装孔加工为过渡配合或紧配合。

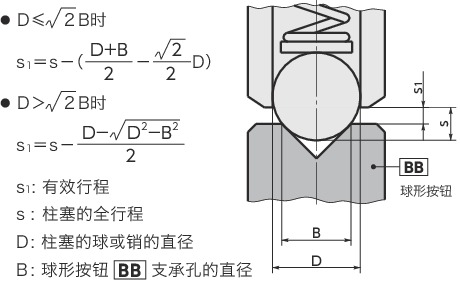

有效行程S1的计算公式

BB球形按钮


型号列表
