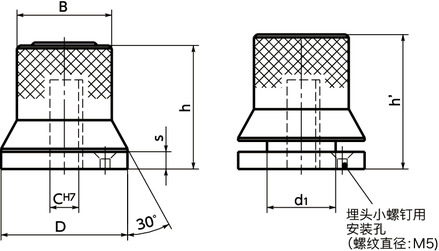

形状図
单位 : mm
| 型号 | Lc | h | s | B | C | D | Pcs | d1 | h' | t | b | 齿数 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LXY-44-C10-A | 31 | 43 | 6 | 33 | 10 | 44 | 33 | 23 | 47 | 1.4 | 3 | 60 | 310 | CAD | 请求报价 |
材质、表面处理
| LXY-A | |
|---|---|
| 主体 | SUM21 四氧化三铁保护膜（黑） |
特点
- 可用6°或其整数倍的角度即按2、3、4、5、6、10、12、15、20、30份进行分度。
- 采用锯制锯齿的结构，准确且耐久性优良。
-

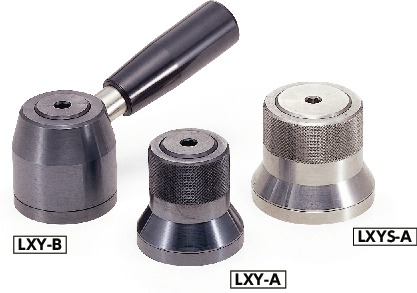

材质分为2种。
LXY-A----钢制
LXYS-A----不锈钢制
- 也可刻印刻度及符号标记。
请垂询客户中心。
构造
分度构造为一体式装置，紧凑地整合了角度调整和位置确保用的构造。装置由以下3个主要零件构成。- 衬套
使用键或销等固定在轴上。外周加工有锯齿。 -
定位环
使用3根埋头小螺钉（螺纹直径：M5）固定在机械、装置上。外周加工有锯齿。衬套相对于定位环自由旋转。 -
外环
锁定状态下，外环内周上加工的锯齿与衬套及定位环的锯齿咬合。
使用方法
- 抬起外环时内置弹簧受到压缩，外环锯齿与定位环锯齿脱开。
- 外环锯齿与衬套锯齿咬合，旋转外环时轴将自由旋转。
- 松开外环时外环会在弹簧力的作用下缩回，并与定位环锯齿重新咬合，进入锁定状态。
仅分度到指定的角度、指定的位置时。
在定位环上插入销，使得只在衬套（＝轴）处于定位环的对应位置时接合。外环在规定位置处加工有销的嵌入孔。
可通过锯齿的咬合进行正确定位，因此该孔只需粗加工即可。
附带刻度及符号标记时，使用更方便。

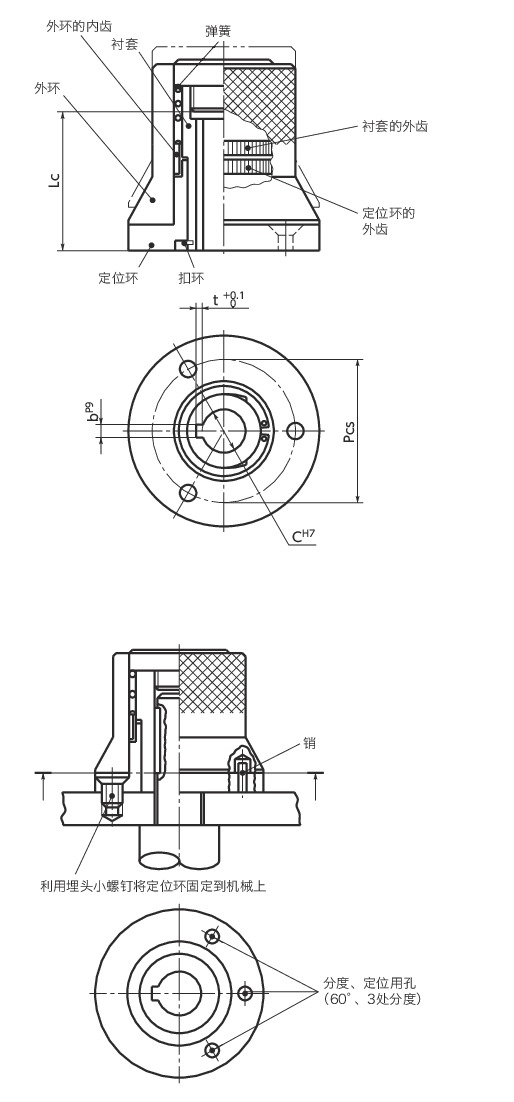

LXY-A的内部构造
