形状図

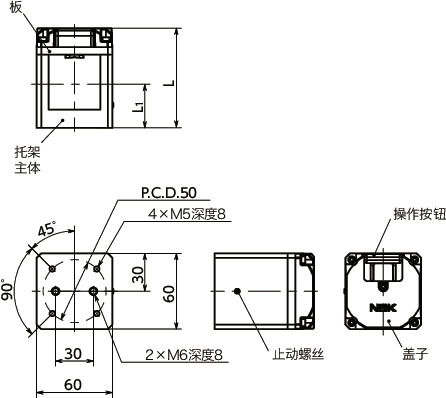

尺寸・CAD
单位 : mm
材质、表面处理
| CUAB-A | |
|---|---|
| 托架主体 | A6063 阳极氧化处理 |
| 盖子 | 铝压铸件 静电喷涂（金属银） |
| 板 | 聚缩醛（黑） |
| 操作按钮 | 聚缩醛（黑） |

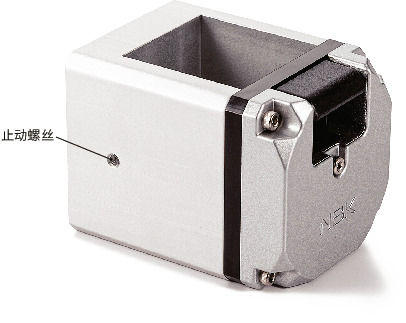

| 止动螺丝 | PC（聚碳酸酯）（透明） |
特点
- 可通过垂直轴的铝型材、方形轴轻松定位的托架。
- 可安装至铝型材、方形轴的端面、侧面任意一面。
- 按下操作按钮时，锁定被解除，可向托架的上下方向顺畅移动，并保持在松开操作按钮的位置。
- 向上方向的移动无需按下操作按钮，只需施力即可移动。
- 可通过调整止动螺丝的旋入量来减轻与铝型材、方形轴的松动。
- 最大可装配5kg。
规格
单位 : mm
| CUAB-30-A | CUAB-40-A | |
|---|---|---|
| 适用铝型材、方形轴 | □30±0.54 | □40±0.60 |
| 操作按钮耐用次数＊1 | 20,000次 | |
＊1： 仅供参考数值，并非保证数值。
使用注意事项
- 请安装在垂直轴上。
- CUAB-A的上下安装方向固定。如果上下颠倒安装，CUAB-A将无法保持铝型材、方形轴。
- CUAB-A为利用摩擦紧固的产品。铝型材、方形轴上粘附了油等导致摩擦系数下降时，以及发生了冲击负荷及振动时，最大装载质量可能会降低。
- 按下CUAB-A的操作按钮移动工件时，请用双手固定CUAB-A或工件进行操作。尤其在装载了重物时，在按下操作按钮时可能会突然掉落。
- 根据铝型材、方形轴的材质、表面处理，表面可能会受损。
- 承受了过大的负荷时，可能会导致铝型材、方形轴受损，或CUAB-A出现损坏。
- 若佩戴手套按下操作按钮，手套可能夹在操作按钮与托架主体的缝隙间，导致操作按钮无法复原而无法保持。
- 止动螺丝如果过度拧紧，会发生变形。

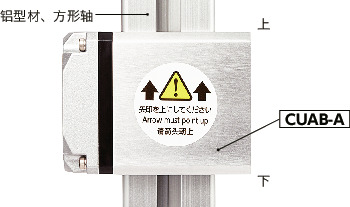

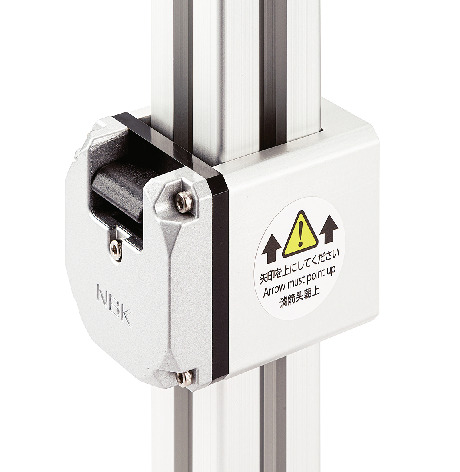

安装时，请注意上下方向。
安装

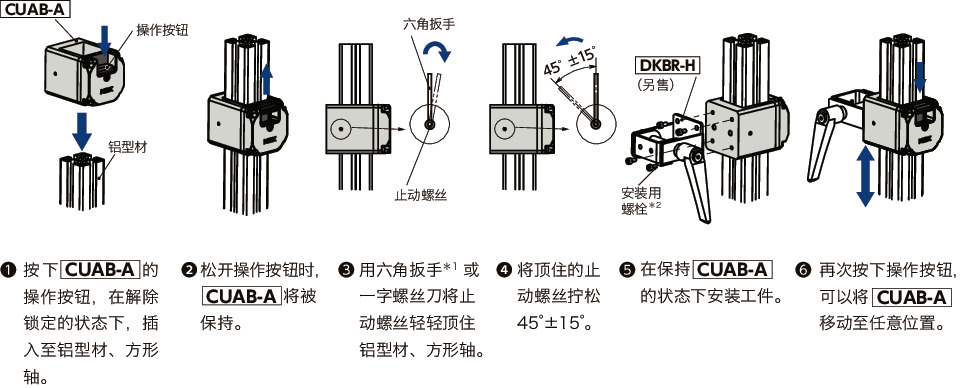

安装至铝型材、方形轴的方法（从端面安装）
＊1： 止动螺丝的内六角孔的对边宽度公称为1.3mm。
＊2： 不附带安装用螺栓。

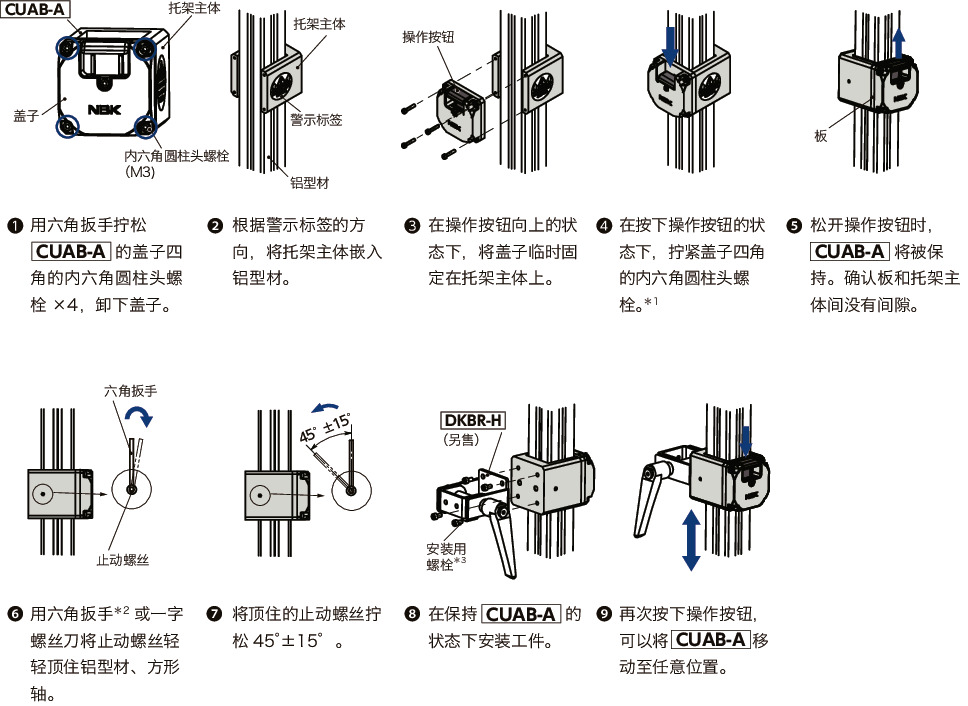

安装至铝型材、方形轴的方法（从侧面安装）
＊1： 参考紧固扭矩：0.315N・m
＊2： 止动螺丝的内六角孔的对边宽度公称为1.3mm。
＊3： 不附带安装用螺栓。
