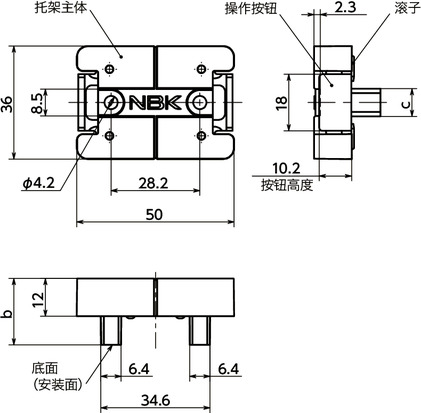

形状図
尺寸・CAD
单位 : mm
| 型号 | b | c | 适用的带长孔钢材 | 最大保持力＊1 (N) |
质量 （g） |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|
| t | w(螺纹公称直径) | |||||||
| CUSH-2B-06-030 | 15.1 | 6.4 | 3 | 6.6(M6) | 100 | 83 | CAD | 请求报价 |
| CUSH-2B-06-040 | 16.1 | 6.4 | 4 | 6.6(M6) | 100 | 84 | CAD | 请求报价 |
| CUSH-2B-06-050 | 17.1 | 6.4 | 5 | 6.6(M6) | 100 | 84 | CAD | 请求报价 |
| CUSH-2B-06-060 | 18.1 | 6.4 | 6 | 6.6(M6) | 100 | 84 | CAD | 请求报价 |
| CUSH-2B-06-080 | 20.1 | 6.4 | 8 | 6.6(M6) | 100 | 85 | CAD | 请求报价 |
| CUSH-2B-06-090 | 21.1 | 6.4 | 9 | 6.6(M6) | 100 | 85 | CAD | 请求报价 |
| CUSH-2B-08-030 | 15.1 | 8.8 | 3 | 9(M8) | 100 | 84 | CAD | 请求报价 |
| CUSH-2B-08-040 | 16.1 | 8.8 | 4 | 9(M8) | 100 | 84 | CAD | 请求报价 |
| CUSH-2B-08-050 | 17.1 | 8.8 | 5 | 9(M8) | 100 | 85 | CAD | 请求报价 |
| CUSH-2B-08-060 | 18.1 | 8.8 | 6 | 9(M8) | 100 | 86 | CAD | 请求报价 |
| CUSH-2B-08-080 | 20.1 | 8.8 | 8 | 9(M8) | 100 | 87 | CAD | 请求报价 |
| CUSH-2B-08-090 | 21.1 | 8.8 | 9 | 9(M8) | 100 | 87 | CAD | 请求报价 |
＊1： CUSH-2B为保持带长孔钢材的静态载荷。
材质、表面处理
| CUSH-2B | |
|---|---|
| 托架主体 | 锌压铸件 镀铬（亚光） |
| 操作按钮 | 聚缩醛（橙） |
特点

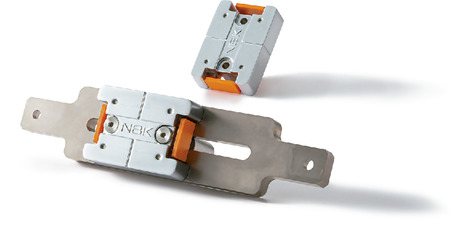

- 可轻松定位的带长孔钢材用托架。
- 利用长孔，适用于滑动机构。
- 按下操作按钮时，锁定被解除，保持在松开操作按钮的位置。
-
动作原理

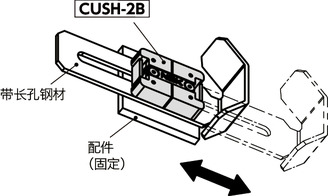

CUSH-2B内部的滚子将带长孔钢材压在配件上固定。
＊1： 不附带配件。
- 最大保持力为100N。
- 操作按钮耐用次数为10,000次（参考值）。
使用注意事项
- CUSH-2B请将底面安装在配件上使用。不安装在配件上进行使用，将无法保持带长孔钢材。
- 锁定后在只按下一侧的操作按钮时，按下操作按钮方向的锁定会被解除。
- CUSH-2B为利用摩擦紧固的产品。带长孔钢材上粘附了油等导致摩擦系数下降时、以及发生了冲击负荷及振动时，最大保持力可能会降低。
- 根据带长孔钢材的材质、表面处理，表面可能会受损。
- 承受了过大的负荷时，可能会导致带长孔钢材受损，或CUSH-2B出现损坏。
- 承受了过大的负荷，操作按钮锁定时，请旋松固定CUSH-2B的螺栓，然后操作操作按钮。如果强行进行操作，CUSH-2B可能会损坏。
使用例
可将带长孔钢材固定在任意位置。

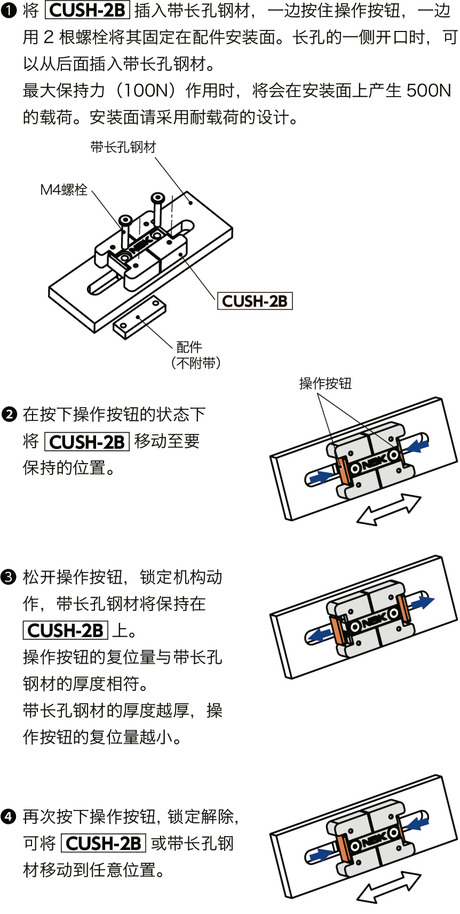

使用方法

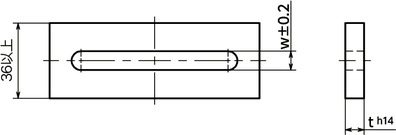

适用的带长孔钢材形状示例
配件形状示例（参考）
请根据客户的用途进行准备。配件为薄板时请使用螺母进行固定。
