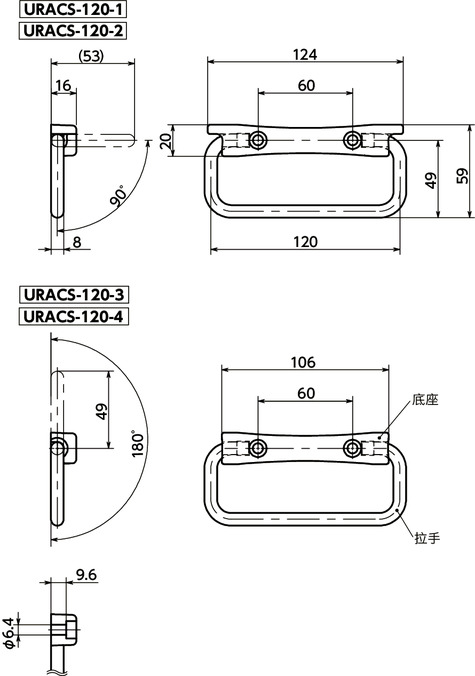

形状図
尺寸・CAD
单位 : mm
| 型号 | 容许载荷＊1 (N) |
主体 颜色 |
质量 （g） |
螺丝附带服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|
| URACS-120-2-BK | 1000 | BK | 257 | M6×16 | CAD | 请求报价 |
| URACS-120-2-GS | 1000 | GS | 257 | M6×16 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| URACS-1-BK URACS-3-BK |
URACS-2-BK URACS-4-BK |
URACS-1-GS URACS-3-GS |
URACS-2-GS URACS-4-GS |
|
|---|---|---|---|---|
| 拉手 | SUS304 喷丸 |
SUS304 喷丸 |
SUS304 喷丸 |
SUS304 喷丸 |
| 底座 | SCS13（相当于SUS304） 静电喷涂（亚光黑） |
SCS13（相当于SUS304） 静电喷涂（亚光黑） |
SCS13（相当于SUS304） 喷丸 |
SCS13（相当于SUS304） 喷丸 |
| 保持弹簧 | - | SUS301 | - | SUS301 |
| 内六角圆柱头螺栓 （螺丝附带服务） |
SUSXM7 | SUSXM7 | SUSXM7 | SUSXM7 |
特点

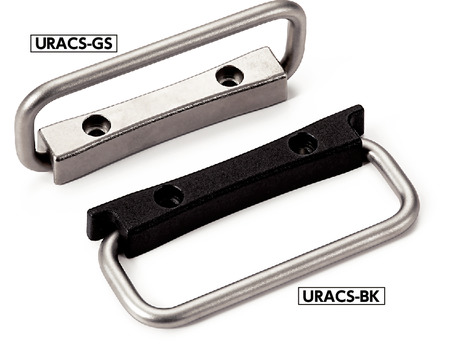

- 不锈钢制的折叠式拉手。不使用时，可放倒拉手主体。
- 正面安装型。
- 可根据产品符号选择拉手的操作范围及保持弹簧的有无。
| 产品符号 | 拉手的操作范围 | 保持弹簧 |
|---|---|---|
| URACS-120-1 | 90° | 无 |
| URACS-120-2 | 90° | 有 |
| URACS-120-3 | 180° | 无 |
| URACS-120-4 | 180° | 有 |
- 通过安装保持弹簧，可在任意位置保持拉手。此外，防止因拉手的意外动作及振动产生干扰。
- 底座的表面处理分为2种。可根据型号的末尾符号进行选择。
| 末尾符号 | 表面处理 |
|---|---|
| BK | 静电喷涂（亚光黑） |
| GS | 喷丸 |
- 选购件附带安装用的内六角圆柱头螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
使用注意事项

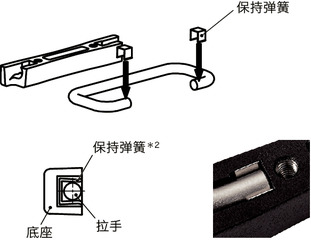

保持弹簧的开口部比较锋利，请注意不要因接触而受伤。安装方法

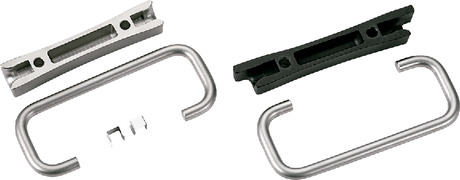

以分解各零件的状态出货。
＊1： 不附带螺栓。
请使用螺丝附带的服务（费用另计）。
＊2：请注意保持弹簧的方向。
