Nabeya Bi-tech

  • 拉手

LY-10-N

垫圈

Washer for use with Pull

安全注意事项

符号RoHS指令

LY-N垫圈

形状図

LY-N垫圈寸法図

单位 : mm

型号 D A R H s 质量
（g）		 CAD下载 请求报价
LY-10-N 10 6.3 4.3 2.5 1 1 CAD 请求报价

材质、表面处理

LY-N
垫圈主体 SUS303
滚筒抛光

特点

  • 与拉手组合使用的垫圈。将拉手的安装面装饰得更为美观。
  • 垫圈适用的拉手
    UNFUNFSUNFA（UNFUNF-HUNF-SHUNFSUNFS-HUNFS-SHUNFA）
    TGYTG（TGYTG）
    UGF（UGF）

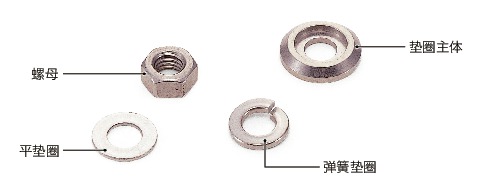

  • LY附带螺母、平垫圈、弹簧垫圈。仅购买垫圈主体时，请在型号末尾加上-N。
    LY----带螺母、平垫圈、弹簧垫圈
    LY-N----仅垫圈主体
