形状図

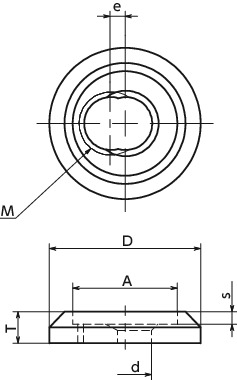

尺寸・CAD
单位 : mm
材质、表面处理
| LYSC-N | |
|---|---|
| 主体 | SUS304 滚筒抛光 |

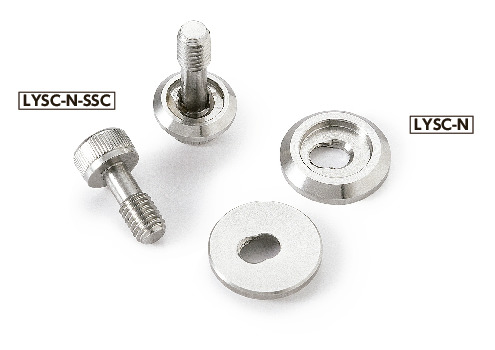

特点
- 在防止筐体内部螺丝脱落的同时，将拉手的安装面装饰得更为美观。
- 无需对安装拉手的盖子、门等进行追加工。
- 请与防脱落螺丝（SSC）组合使用。
- 适用于需防止零部件脱落的食品机械、包装机械、药品制造装置等。
安装方法

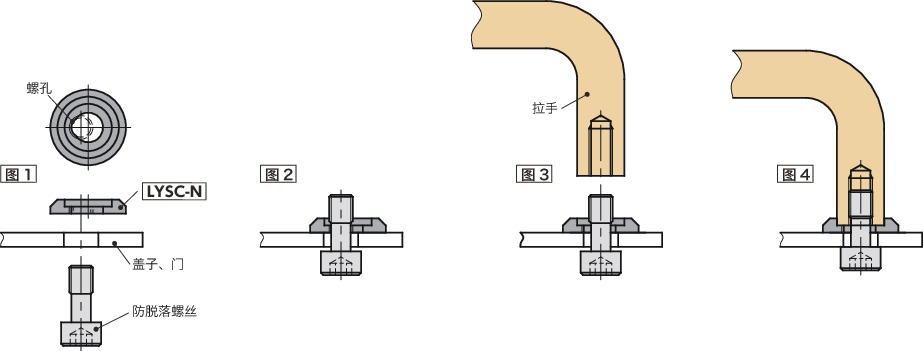

- 请将防脱落螺丝穿过盖子、门，自拉手的安装面将其拧入位于偏移拉手用防脱落垫圈LYSC-N中心的偏心位置的螺孔中，直至防脱落螺丝的圆柱部贯穿图2。
- 请将防脱落螺丝移动至LYSC-N中心的钻孔位置图3。
- 请在图3的状态下，紧固防脱落螺丝后安装拉手图4。
- 安装后，拉手的螺孔及防脱落螺丝将保持在LYSC-N的中心。此时，LYSC-N中心处的钻孔比防脱落螺丝的螺纹部小，防脱落螺丝不会从钻孔中掉出，因此可防止脱落。
適用取っ手
| 型号 | 适用的拉手 | |||||
|---|---|---|---|---|---|---|
|
UNF
UNFS
UNFA
UNF UNF-H UNF-SH UNFS UNFS-H UNFS-SH UNFA |
UMP
USP
UAP
UMP USP USP-A4 UAP |
UHF
UHFS
UHF UHFS |
UGF
UGF |
UFF
UFFS
UFF UFFS |
TG
TG |
|
| LYSC-12-N | UMP-8-** USP-8-** UAP-8-** |
UFF-8-30-CR UFFS-8-30 |
TG-108 TG-128 |
|||
| LYSC-16A-N | 所有产品 | UMP-10-** USP-10-** UAP-10-** |
所有产品 | 所有产品 | UFF-10-40-CR UFFS-10-40 |
TG-110 TG-130 |
