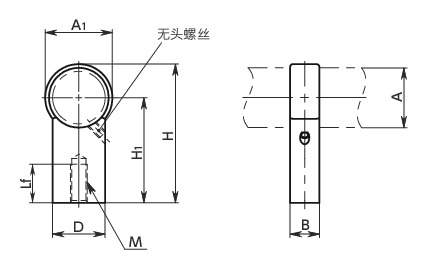

形状図
单位 : mm
| 型号 | M | Lf | H | H1 | A1 | B | D | A | 质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| USAF-28-BK | M8 | 15 | 66 | 50 | 32 | 14 | 25 | 28 | 88 | BK | CAD | 请求报价 |
材质、表面处理

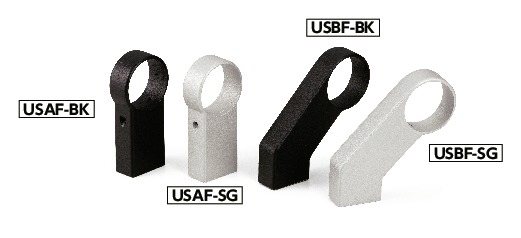

| USAF-BK | USAF-SG | |
|---|---|---|
| 托架主体 | 锌压铸件 静电喷涂（亚光黑） |
锌压铸件 静电喷涂（亚光银） |
| 无头螺丝 螺纹部 |
钢 四氧化三铁保护膜（黑） |
钢 四氧化三铁保护膜（黑） |
| 无头螺丝 垫 |
聚缩醛 | 聚缩醛 |
