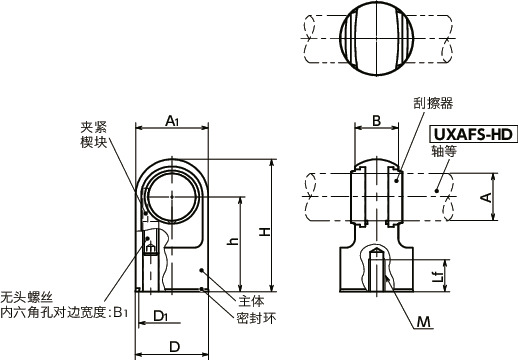

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lf min. | H | h | A | A1 | B | B1 | D | D1 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| USAFS-30-60-MT-T-HD | M10 | 20 | 84 | 60 | 30+0.1～-0.25 | 46 | 27.5 | 5 | 46.6 | 42 | 615 | CAD | 请求报价 |
| USAFS-40-70-MT-T-HD | M12 | 25 | 99 | 70 | 40+0.15～-0.3 | 56 | 30 | 5 | 56.8 | 50 | 990 | CAD | 请求报价 |
材质、表面处理
| USAFS-HD | |
|---|---|
| 主体 | 相当于SUS304 喷丸 |
| 密封环 | TPU（蓝） 肖氏硬度A95±5 |
| 刮擦器 | TPU（蓝） 肖氏硬度A95±5 |
| 夹紧楔块 | 黄铜 |
| 无头螺丝 | 不锈钢 |

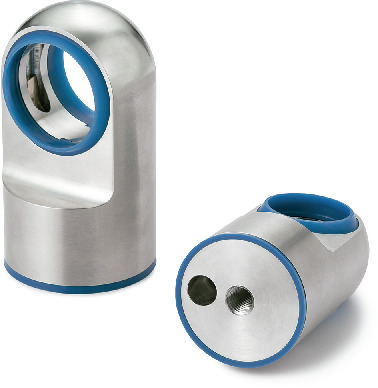

特点
- UXAFS-HD用托架。适合于要求进行卫生管理的食品机械、医药品机械等用途。UXAFS-HD
- 有关卫生型设计请参阅“卫生型家族”。
- 主体采用相当于SUS304的不锈钢制造，耐腐蚀性优良。
- 安装面及管安装孔都进行了密封，可防止异物或液体进入托架内部及安装面的间隙。
- 拧紧无头螺丝，夹紧楔块即可固定管和托架。
- 也可用于直径与A尺寸对应的轴和管。
- 表面处理小于Ra0.8μm。清扫性优良。
- 密封环使用了容易与食品区分的蓝色。此外，还使用了符合美国食品药品监督管理局（FDA）标准的材料。
- 符合EHEDG（欧洲卫生工程・设计集团）制定的规范。
- 已取得DGUV（德国法定灾害保险）制定的规范的认证。
- 可使用温度：-20℃～110℃

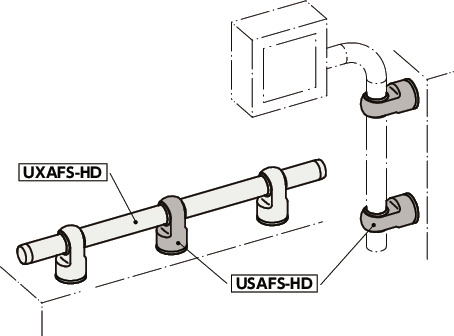

使用例
托架安装面的加工
单位 : mm
| 型号 | d＊1 | m |
|---|---|---|
| USAFS-30-60-MT-T-HD | 8 | 13.5 |
| USAFS-40-70-MT-T-HD | 8 | 18.5 |
＊1： 无头螺丝的操作用孔。
