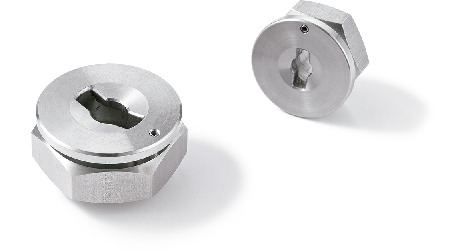

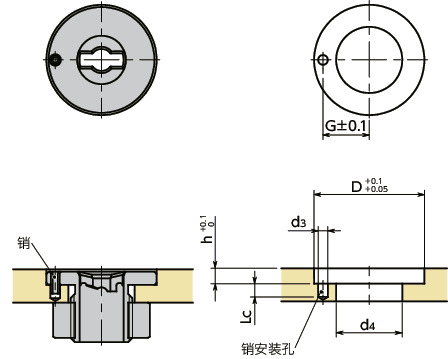

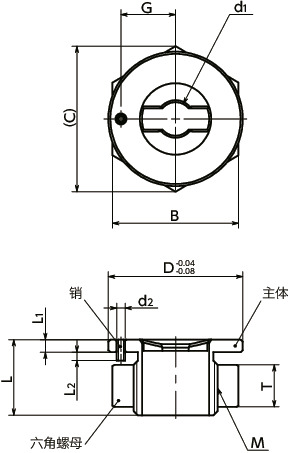

形状図
单位 : mm
特点
- 将快速夹紧紧固件NQTSNQTS-NINQTS-FNQTS-F-NI安装到薄板上的专用凸轮基座。
- 夹紧部设计成锥形，便于插入快速夹紧紧固件的夹紧销。
- 不锈钢制。耐腐蚀性优良。
材质、表面处理
| NQTBS-N | |
|---|---|
| 主体 | 相当于SUS630 |
| 六角螺母 | 相当于SUS304 |
安装
请将快速夹紧紧固件NQTSNQTS-NINQTS-FNQTS-F-NI的夹紧销与NQTBS-N的销安装孔调整至相位一致后进行安装。NQTBS-N的销安装孔朝向取决于待安装板材侧的销孔加工位置。
单位 : mm
| 型号 | D | d4 | h | G | Lc | d3 |
|---|---|---|---|---|---|---|
| NQTBS-5-N | 25 | 15 | 3.5 | 10.5 | 3 | 2.2 |
| NQTBS-8-N | 32 | 21 | 3.5 | 13 | 3 | 2.2 |
