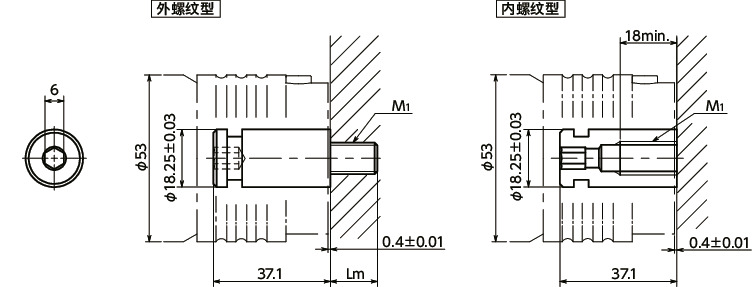

形状図
尺寸・CAD
| 型号 | M1（粗牙） | Lm（mm） | 类型 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|
| FQR-S-2-M10-M-ST | M10 | 15 | 外螺纹 | 80 | CAD | 请求报价 |
| FQR-S-2-M12-M-ST | M12 | 18 | 外螺纹 | 85 | CAD | 请求报价 |
| FQR-S-2-M10-F-ST | M10 | - | 内螺纹 | 60 | CAD | 请求报价 |
| FQR-S-2-M12-F-ST | M12 | - | 内螺纹 | 55 | CAD | 请求报价 |
材质、表面处理
| FQR-S | |
|---|---|
| 主体 | 钢 镀锌 |
特点
- FQRM FQRF专用螺柱。
- 通过使用快速释放接头，无需工具就可以进行零件、机器、装置之间的定位和连接。
- 有外螺纹型和内螺纹型。
-
外螺纹型的安装对象内螺纹孔、螺母必须满足强度等级8以上的要求。
（符合JIS B 1052-2：2014标准）
内螺纹型的安装螺丝必须满足强度等级8.8以上的要求。
（符合JIS B 1051:2014标准）
安装
＊1： FQR-S不附带内六角圆柱头螺栓和垫圈。
