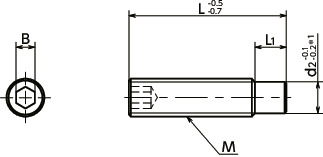

形状図
＊1： SDS-M8：d2-0.3～-0.1
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | L1 | d2 | B | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SDS-M5-12 | M5 | 0.8 | 12 | 4 | 4 | 2.5 | 1.3 | CAD | 请求报价 |
| SDS-M5-16 | M5 | 0.8 | 16 | 4 | 4 | 2.5 | 1.5 | CAD | 请求报价 |
| SDS-M5-20 | M5 | 0.8 | 20 | 4 | 4 | 2.5 | 2 | CAD | 请求报价 |
| SDS-M5-25 | M5 | 0.8 | 25 | 4 | 4 | 2.5 | 2.7 | CAD | 请求报价 |
| SDS-M5-30 | M5 | 0.8 | 30 | 4 | 4 | 2.5 | 3.3 | CAD | 请求报价 |
材质、表面处理
| SDS | |
|---|---|
| 主体 | 相当于SCM435（硬度45HRC以上） 四氧化三铁保护膜（黑） |
特点

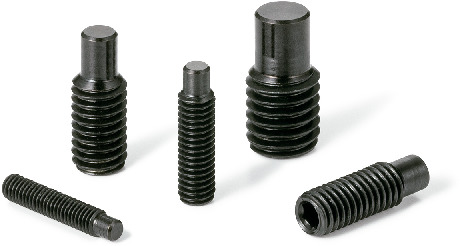

- 螺丝前端为棒形。
- 通过将前端的棒形部分嵌入配合材料的槽或孔中，可以用于定位和止转。
