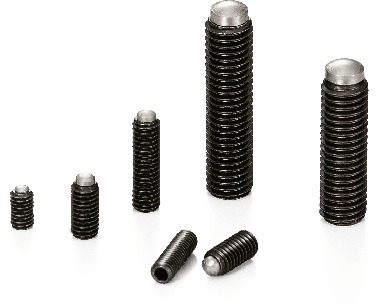

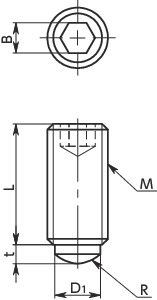

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D1 | L | t | R | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SGP-M5-8-R | M5 | 0.8 | 3 | 8 | 1 | 2.5 | 2.5 | 1 | CAD | 请求报价 |
| SGP-M5-12-R | M5 | 0.8 | 3 | 12 | 1 | 2.5 | 2.5 | 1 | CAD | 请求报价 |
| SGP-M5-16-R | M5 | 0.8 | 3 | 16 | 1 | 2.5 | 2.5 | 2 | CAD | 请求报价 |
| SGP-M5-20-R | M5 | 0.8 | 3 | 20 | 1 | 2.5 | 2.5 | 2 | CAD | 请求报价 |
| SGP-M6-12-R | M6 | 1 | 4 | 12 | 1.8 | 3 | 3 | 2 | CAD | 请求报价 |
| SGP-M6-16-R | M6 | 1 | 4 | 16 | 1.8 | 3 | 3 | 3 | CAD | 请求报价 |
| SGP-M6-20-R | M6 | 1 | 4 | 20 | 1.8 | 3 | 3 | 3 | CAD | 请求报价 |
| SGP-M6-25-R | M6 | 1 | 4 | 25 | 1.8 | 3 | 3 | 4 | CAD | 请求报价 |
| SGP-M8-12-R | M8 | 1.25 | 6 | 12 | 2.5 | 5 | 4 | 4 | CAD | 请求报价 |
| SGP-M8-16-R | M8 | 1.25 | 6 | 16 | 2.5 | 5 | 4 | 5 | CAD | 请求报价 |
| SGP-M8-20-R | M8 | 1.25 | 6 | 20 | 2.5 | 5 | 4 | 6 | CAD | 请求报价 |
| SGP-M8-25-R | M8 | 1.25 | 6 | 25 | 2.5 | 5 | 4 | 7 | CAD | 请求报价 |
| SGP-M8-32-R | M8 | 1.25 | 6 | 32 | 2.5 | 5 | 4 | 9 | CAD | 请求报价 |
| SGP-M10-16-R | M10 | 1.5 | 8 | 16 | 3.5 | 6 | 5 | 7 | CAD | 请求报价 |
| SGP-M10-20-R | M10 | 1.5 | 8 | 20 | 3.5 | 6 | 5 | 9 | CAD | 请求报价 |
| SGP-M10-25-R | M10 | 1.5 | 8 | 25 | 3.5 | 6 | 5 | 11 | CAD | 请求报价 |
| SGP-M10-32-R | M10 | 1.5 | 8 | 32 | 3.5 | 6 | 5 | 15 | CAD | 请求报价 |
| SGP-M10-40-R | M10 | 1.5 | 8 | 40 | 3.5 | 6 | 5 | 18 | CAD | 请求报价 |
材质、表面处理
| SGP-R | |
|---|---|
| 螺纹部 | 钢 四氧化三铁保护膜（黑） |
| 垫 | S45C（硬度50HRC以上） |
特点
- 螺纹前端的球面形垫通过点接触牢牢地固定工件。
