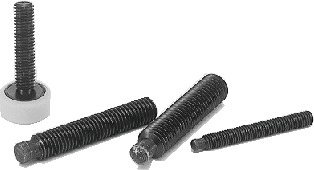

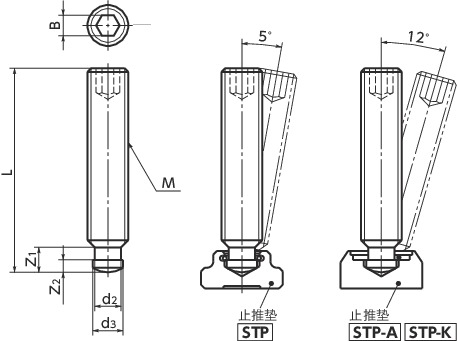

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | d2 | d3 | Z1 | Z2 | B | 质量 （g） |
容许载荷（N） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGT-M6-30 | M6 | 1 | 30 | 4.5 h11 | 4 | 5.4 | 2.5 | 3 | 4 | 4500 | CAD | 请求报价 |
| SGT-M6-35 | M6 | 1 | 35 | 4.5 h11 | 4 | 5.4 | 2.5 | 3 | 5 | 4500 | CAD | 请求报价 |
| SGT-M6-40 | M6 | 1 | 40 | 4.5 h11 | 4 | 5.4 | 2.5 | 3 | 6 | 4500 | CAD | 请求报价 |
| SGT-M6-45 | M6 | 1 | 45 | 4.5 h11 | 4 | 5.4 | 2.5 | 3 | 7 | 4500 | CAD | 请求报价 |
| SGT-M6-50 | M6 | 1 | 50 | 4.5 h11 | 4 | 5.4 | 2.5 | 3 | 8 | 4500 | CAD | 请求报价 |
| SGT-M8-35 | M8 | 1.25 | 35 | 6 h11 | 5.4 | 6.8 | 3 | 4 | 9 | 8000 | CAD | 请求报价 |
| SGT-M8-40 | M8 | 1.25 | 40 | 6 h11 | 5.4 | 6.8 | 3 | 4 | 11 | 8000 | CAD | 请求报价 |
| SGT-M8-45 | M8 | 1.25 | 45 | 6 h11 | 5.4 | 6.8 | 3 | 4 | 13 | 8000 | CAD | 请求报价 |
| SGT-M8-50 | M8 | 1.25 | 50 | 6 h11 | 5.4 | 6.8 | 3 | 4 | 14 | 8000 | CAD | 请求报价 |
| SGT-M8-60 | M8 | 1.25 | 60 | 6 h11 | 5.4 | 6.8 | 3 | 4 | 17 | 8000 | CAD | 请求报价 |
| SGT-M8-70 | M8 | 1.25 | 70 | 6 h11 | 5.4 | 6.8 | 3 | 4 | 20 | 8000 | CAD | 请求报价 |
| SGT-M10-45 | M10 | 1.5 | 45 | 8 h11 | 7.2 | 8.2 | 4.5 | 5 | 19 | 18500 | CAD | 请求报价 |
| SGT-M10-50 | M10 | 1.5 | 50 | 8 h11 | 7.2 | 8.2 | 4.5 | 5 | 22 | 18500 | CAD | 请求报价 |
| SGT-M10-55 | M10 | 1.5 | 55 | 8 h11 | 7.2 | 8.2 | 4.5 | 5 | 24 | 18500 | CAD | 请求报价 |
| SGT-M10-60 | M10 | 1.5 | 60 | 8 h11 | 7.2 | 8.2 | 4.5 | 5 | 26 | 18500 | CAD | 请求报价 |
| SGT-M10-65 | M10 | 1.5 | 65 | 8 h11 | 7.2 | 8.2 | 4.5 | 5 | 29 | 18500 | CAD | 请求报价 |
| SGT-M10-80 | M10 | 1.5 | 80 | 8 h11 | 7.2 | 8.2 | 4.5 | 5 | 36 | 18500 | CAD | 请求报价 |
| SGT-M12-50 | M12 | 1.75 | 50 | 8 h11 | 7.2 | 8.6 | 4.5 | 6 | 29 | 18500 | CAD | 请求报价 |
| SGT-M12-60 | M12 | 1.75 | 60 | 8 h11 | 7.2 | 8.6 | 4.5 | 6 | 36 | 18500 | CAD | 请求报价 |
| SGT-M12-65 | M12 | 1.75 | 65 | 8 h11 | 7.2 | 8.6 | 4.5 | 6 | 39 | 18500 | CAD | 请求报价 |
| SGT-M12-70 | M12 | 1.75 | 70 | 8 h11 | 7.2 | 8.6 | 4.5 | 6 | 43 | 18500 | CAD | 请求报价 |
| SGT-M12-80 | M12 | 1.75 | 80 | 8 h11 | 7.2 | 8.6 | 4.5 | 6 | 50 | 18500 | CAD | 请求报价 |
| SGT-M12-100 | M12 | 1.75 | 100 | 8 h11 | 7.2 | 8.6 | 4.5 | 6 | 65 | 18500 | CAD | 请求报价 |
| SGT-M16-65 | M16 | 2 | 65 | 12 h11 | 11 | 10.6 | 5 | 8 | 73 | 43500 | CAD | 请求报价 |
| SGT-M16-70 | M16 | 2 | 70 | 12 h11 | 11 | 10.6 | 5 | 8 | 79 | 43500 | CAD | 请求报价 |
| SGT-M16-75 | M16 | 2 | 75 | 12 h11 | 11 | 10.6 | 5 | 8 | 85 | 43500 | CAD | 请求报价 |
| SGT-M16-80 | M16 | 2 | 80 | 12 h11 | 11 | 10.6 | 5 | 8 | 92 | 43500 | CAD | 请求报价 |
| SGT-M16-100 | M16 | 2 | 100 | 12 h11 | 11 | 10.6 | 5 | 8 | 119 | 43500 | CAD | 请求报价 |
| SGT-M16-125 | M16 | 2 | 125 | 12 h11 | 11 | 10.6 | 5 | 8 | 151 | 43500 | CAD | 请求报价 |
| SGT-M20-80 | M20 | 2.5 | 80 | 15.5 h11 | 14.4 | 12.4 | 5.5 | 10 | 149 | 73500 | CAD | 请求报价 |
| SGT-M20-90 | M20 | 2.5 | 90 | 15.5 h11 | 14.4 | 12.4 | 5.5 | 10 | 169 | 73500 | CAD | 请求报价 |
| SGT-M20-100 | M20 | 2.5 | 100 | 15.5 h11 | 14.4 | 12.4 | 5.5 | 10 | 190 | 73500 | CAD | 请求报价 |
| SGT-M20-125 | M20 | 2.5 | 125 | 15.5 h11 | 14.4 | 12.4 | 5.5 | 10 | 241 | 73500 | CAD | 请求报价 |
| SGT-M20-150 | M20 | 2.5 | 150 | 15.5 h11 | 14.4 | 12.4 | 5.5 | 10 | 292 | 73500 | CAD | 请求报价 |
材质、表面处理
| SGT | |
|---|---|
| 无头螺丝 | 相当于S45C、顶端部淬火 四氧化三铁保护膜（黑） |
特点
- 紧固工件时，请与手柄及旋钮等组合使用。
- 也可用于定位与挡块等用途。
- 请另行购买STP、STP-A、STP-K止推垫其中之一后配套使用。
- 也生产无头螺丝与手柄及旋钮组合的产品。详情请参阅手柄及旋钮螺纹组合服务。
- 也备有无头螺丝与止推垫配套的产品。SGT-STPSGT-STP-ASGT-STP-K
使用注意事项
请勿用锤子等敲入。强行组装可能会导致扣环损坏。无头螺丝与止推垫的安装方法
无头螺丝与止推垫以组装前的状态发货。请参考组装步骤，组装无头螺丝与止推垫之后再使用。

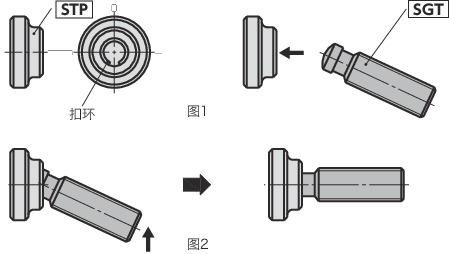

对准装在止推垫中的扣环的缝隙，如图1所示倾斜插入无头螺丝，然后如图2所示提起无头螺丝后压入。
用手即可组装。
SGT-STP-ASGT-STP-K
将无头螺丝笔直地压入到止推垫中即可完成组装。
