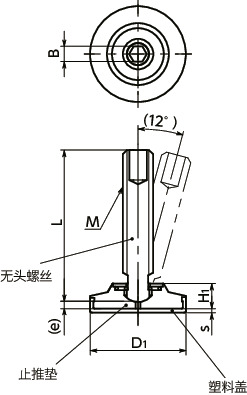

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D1 | L | H1 | e | B | s | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SGTS-M12-50-SCPS50-KR | M12 | 1.75 | 50 | 50 | 11.5 | 3.7 | 6 | 1.7 | 147 | CAD | 请求报价 |
| SGTS-M12-60-SCPS50-KR | M12 | 1.75 | 50 | 60 | 11.5 | 3.7 | 6 | 1.7 | 154 | CAD | 请求报价 |
| SGTS-M12-65-SCPS50-KR | M12 | 1.75 | 50 | 65 | 11.5 | 3.7 | 6 | 1.7 | 157 | CAD | 请求报价 |
| SGTS-M12-70-SCPS50-KR | M12 | 1.75 | 50 | 70 | 11.5 | 3.7 | 6 | 1.7 | 161 | CAD | 请求报价 |
| SGTS-M12-80-SCPS50-KR | M12 | 1.75 | 50 | 80 | 11.5 | 3.7 | 6 | 1.7 | 168 | CAD | 请求报价 |
| SGTS-M12-100-SCPS50-KR | M12 | 1.75 | 50 | 100 | 11.5 | 3.7 | 6 | 1.7 | 183 | CAD | 请求报价 |
材质、表面处理
| SGTS-SCPS-KR | |
|---|---|
| 无头螺丝 | 相当于SUS304 |
| 止推垫 | 相当于SUS304 |
| 塑料盖 | TPE（黑） 肖氏硬度A75 |
特点

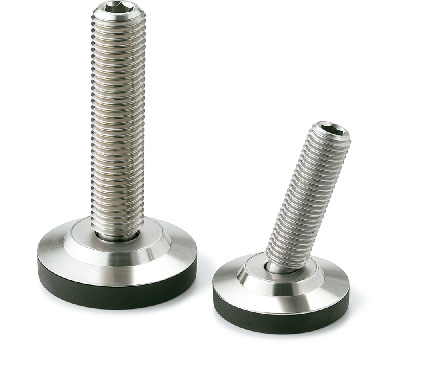

- 耐腐蚀性优良的带不锈钢制止推垫的无头螺丝。
- 用于工件的紧固、定位与挡块等用途。
- 请与手柄、旋钮等组装使用。
- 止推垫相对于无头螺丝，最大可倾斜约12°。工件相对于无头螺丝倾斜的情况下使用非常有效。
- 使用大直径止推垫降低表面压力。
- 带防滑效果优异的TPE盖。
- 出厂时无头螺丝与止推垫没有组装好。将无头螺丝笔直地压入到止推垫中即可完成组装。
